Артикул:
UMS-CB4-4 015-1404-1 KV
Описание

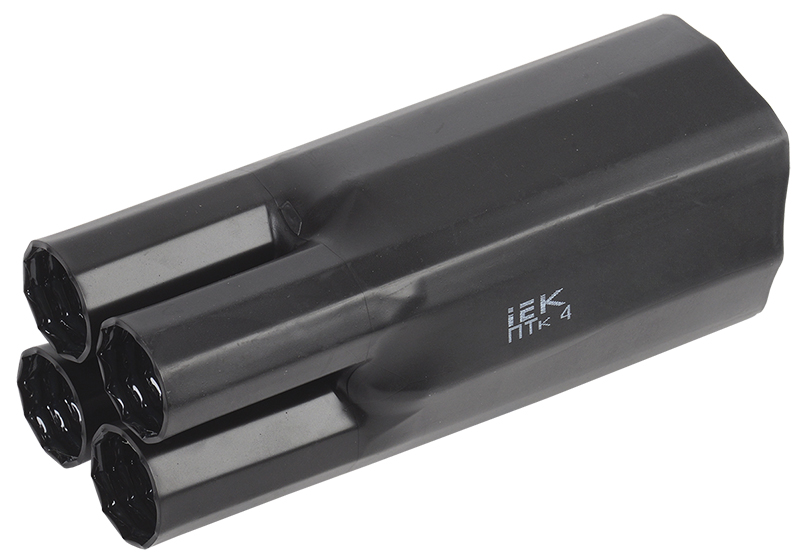

Перчатка термоусаживаемая ПТк 4х16-50 1кВ IEK — четырёхпальцевое изделие из термоусаживаемого материала с внутренним клеевым слоем, предназначенное для изоляции и герметизации концевых разделок многожильных силовых кабелей напряжением до 1000 В сечением жил от 16 до 50 мм².
Изделие относится к классу термоусаживаемых аксессуаров и применяется при монтаже соединительных и концевых муфт для силовых кабелей. Перчатка надевается на разделанный конец кабеля, после чего под воздействием температуры (от 110 °C начала усадки до 150 °C полной усадки) она плотно обжимает жилы и основание кабеля. Внутренний клеевой слой расплавляется в процессе нагрева, заполняя все неровности и обеспечивая полную герметичность и влагонепроницаемость соединения.
Конструкция рассчитана на четырёхжильные кабели, каждый палец изолирует отдельную жилу, а общее основание герметизирует место выхода жил из оболочки. Благодаря клеевому подслою исключается возможность проникновения влаги вдоль токопроводящих жил, что критически важно для надёжности кабельных линий. После усадки диаметр основания уменьшается с ≥40 мм до ≤15 мм, а диаметр пальцев — с ≥14 мм до ≤4 мм, что гарантирует плотное прилегание к жилам различного сечения.
Материал перчатки устойчив к ультрафиолетовому излучению и атмосферным воздействиям, что допускает её применение как внутри помещений, так и на открытом воздухе, например при вводе линий СИП в трубы или кабельные каналы. Рабочий диапазон температур от –55 до +125 °С позволяет эксплуатировать изделие в различных климатических условиях. Высокие электрические характеристики (объёмное сопротивление не менее 1×10¹⁶ Ом·м) и диэлектрическая прочность подтверждают пригодность для сетей напряжением до 1000 В переменного тока частотой 50 Гц.
Ключевые особенности
Изделие относится к классу термоусаживаемых аксессуаров и применяется при монтаже соединительных и концевых муфт для силовых кабелей. Перчатка надевается на разделанный конец кабеля, после чего под воздействием температуры (от 110 °C начала усадки до 150 °C полной усадки) она плотно обжимает жилы и основание кабеля. Внутренний клеевой слой расплавляется в процессе нагрева, заполняя все неровности и обеспечивая полную герметичность и влагонепроницаемость соединения.
Конструкция рассчитана на четырёхжильные кабели, каждый палец изолирует отдельную жилу, а общее основание герметизирует место выхода жил из оболочки. Благодаря клеевому подслою исключается возможность проникновения влаги вдоль токопроводящих жил, что критически важно для надёжности кабельных линий. После усадки диаметр основания уменьшается с ≥40 мм до ≤15 мм, а диаметр пальцев — с ≥14 мм до ≤4 мм, что гарантирует плотное прилегание к жилам различного сечения.
Материал перчатки устойчив к ультрафиолетовому излучению и атмосферным воздействиям, что допускает её применение как внутри помещений, так и на открытом воздухе, например при вводе линий СИП в трубы или кабельные каналы. Рабочий диапазон температур от –55 до +125 °С позволяет эксплуатировать изделие в различных климатических условиях. Высокие электрические характеристики (объёмное сопротивление не менее 1×10¹⁶ Ом·м) и диэлектрическая прочность подтверждают пригодность для сетей напряжением до 1000 В переменного тока частотой 50 Гц.
Ключевые особенности
- Тип: четырёхпальцевая термоусаживаемая перчатка с внутренним клеевым слоем.
- Номинальное сечение кабеля: от 16 до 50 мм².
- Диаметр основания до усадки: ≥40 мм, после усадки: ≤15 мм.
- Диаметр пальца до усадки: ≥14 мм, после усадки: ≤4 мм.
- Клеевой подслой для полной гидроизоляции и герметичности.
- Рабочее напряжение: до 1000 В переменного тока (50 Гц).
- Температура полной усадки: 150 °C (начало усадки при 110 °C).
- Диапазон рабочих температур: от –55 до +125 °C.
- Устойчивость к УФ-излучению и погодным воздействиям.
- Длина кабельной части: 75 мм, общая длина после усадки: 95 мм.
- Прочность на растяжение: ≥13 МПа, удлинение до разрыва: ≥300 %.
- Применение: для концевых разделок четырёхжильных кабелей в сетях до 1 кВ.
