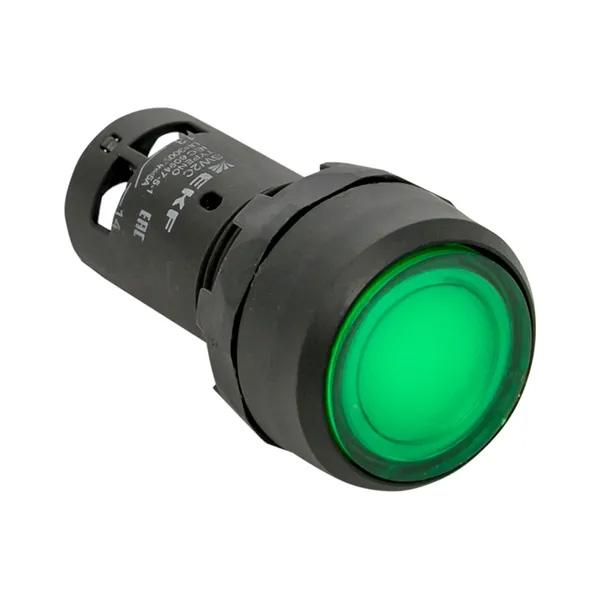

Кнопка SW2C-10D возвратная зеленая NO 24В EKF

Кнопка SW2C-10D возвратная зеленая NO 24В EKF с подсветкой и с пружинно-возвратным механизмом, степенью защиты IP54 — коммутационный аппарат для оперативного управления технологическим оборудованием и индикации состояния электрических цепей в схемах переменного тока напряжением до 660 В и постоянного тока до 400 В.


Аппараты данного типа предназначены для ручной коммутации цепей управления контакторов, магнитных пускателей, реле автоматики и других исполнительных устройств. Они широко применяются в кнопочных постах, пультах, вводно-распределительных устройствах и станциях управления электроприводами. Зелёный цвет кнопки традиционно используется для обозначения пуска или включения оборудования, а наличие подсветки обеспечивает дополнительную визуальную сигнализацию о состоянии цепи или режиме работы.

Конструктивно изделие состоит из двух основных узлов: быстросъёмной головки (собственно кнопки) и контактного модуля. Пружинно-возвратный механизм обеспечивает автоматический возврат кнопки в исходное положение после снятия усилия — это так называемая работа в режиме «без фиксации» . Монтаж осуществляется в отверстие диаметром 22 мм на панелях шкафов и пультов толщиной от 1 до 6 мм . Фиксация производится при помощи контргайки, что обеспечивает надёжное крепление и простоту установки.

Степень защиты IP54 со стороны передней панели гарантирует защиту от пыли и брызг воды, что позволяет использовать аппаратуру в условиях повышенной влажности и запылённости, включая промышленные цеха, открытые площадки и объекты с неблагоприятными условиями среды. Винтовые зажимы контактной группы рассчитаны на подключение медных и алюминиевых проводников сечением до 2,5 мм² . Номинальный ток контактов может составлять от 0,6 до 10 А в зависимости от типа нагрузки и конкретной модели .


Ключевые особенности

• Тип устройства: кнопка управления с подсветкой, зелёного цвета.
• Механизм действия: пружинно-возвратный (самовозврат, без фиксации).
• Диаметр монтажного отверстия: 22 мм.
• Степень защиты лицевой панели: IP54 (пыле- и влагозащищённое исполнение).
• Назначение: ручное управление и световая сигнализация в цепях переменного (до 660 В) и постоянного (до 400 В) тока для шкафов управления, кнопочных постов и пультов.
• Монтаж: на панель с фиксацией контргайкой.
• Конструкция: быстросъёмная головка и контактный модуль.
