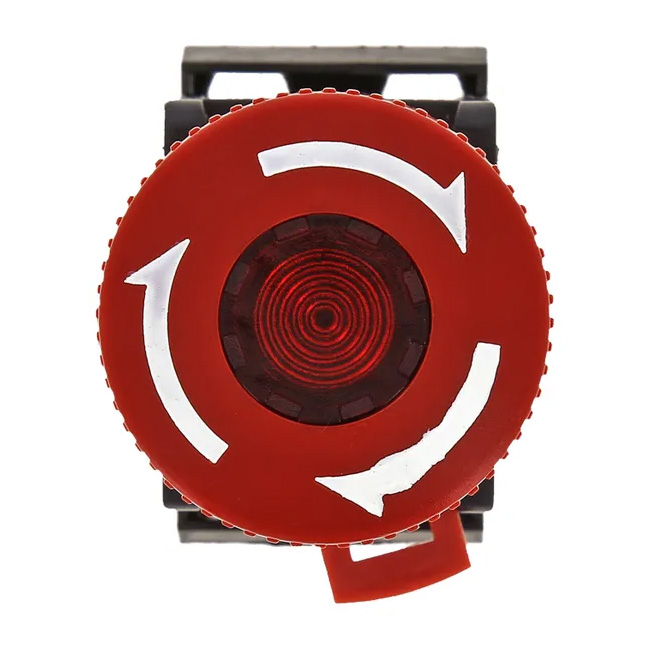

Кнопка AE-22 поворотная с блокировкой красная грибок NO+NC EKF PROxima

Кнопка грибок красная AE-22 поворотная с блокировкой NO+NC EKF PROxima — кнопка управления с грибовидным толкателем красного цвета, поворотным механизмом разблокировки, одной нормально замкнутой (НЗ) и одной нормально разомкнутой (НО) контактными группами, предназначенная для коммутации в цепях переменного тока напряжением до 660 В и постоянного тока до 400 В.


Устройство относится к классу кнопок с фиксацией включенного состояния после нажатия. Благодаря выступающей грибовидной форме и увеличенной площади поверхности, кнопка позволяет быстро и удобно подавать управляющий сигнал, что делает её особенно востребованной в системах аварийной остановки оборудования . Для возврата кнопки в исходное положение и размыкания цепей необходимо повернуть толкатель (метод разблокировки — поворотом) .

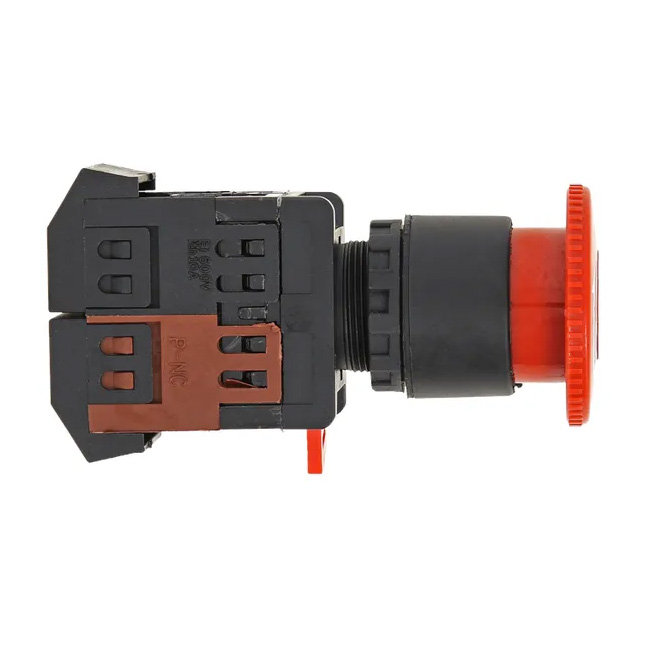

Конструктивно кнопка выполнена в универсальном разборном корпусе для монтажа на лицевую панель в отверстие диаметром 22 мм. Наличие двух независимых контактов — нормально замкнутого (НЗ) и нормально разомкнутого (НО) — обеспечивает гибкость при построении электрических схем. Коммутация рассчитана на номинальный ток до 10 А при напряжении 250 В или до 7.5 А при напряжении 660 В . Подключение проводников выполняется винтовыми зажимами.

Кнопка предназначена для эксплуатации в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 660 В и постоянного тока напряжением до 400 В. Степень защиты лицевой части IP40 защищает механизм от проникновения посторонних предметов, однако не гарантирует полную влагозащиту. Устройство применяется в кнопочных постах, вводно-распределительных устройствах, на станциях управления электроприводами и в другом технологическом оборудовании, где требуется надёжная фиксация команды «Стоп» или аварийного останова.


Ключевые особенности

• Тип изделия: кнопка управления с фиксацией, грибовидный толкатель.
• Цвет кнопки: красный.
• Контактная группа: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) контакт.
• Метод разблокировки: поворотом.
• Номинальные параметры: напряжение до 660 В AC / 400 В DC, ток 10 А .
• Монтаж: на панель, диаметр отверстия 22 мм.
• Степень защиты лицевой панели: IP40.
• Тип подключения: винтовое соединение.
• Применение: посты кнопочные, щиты управления, станции управления электроприводами, устройства автоматики.
