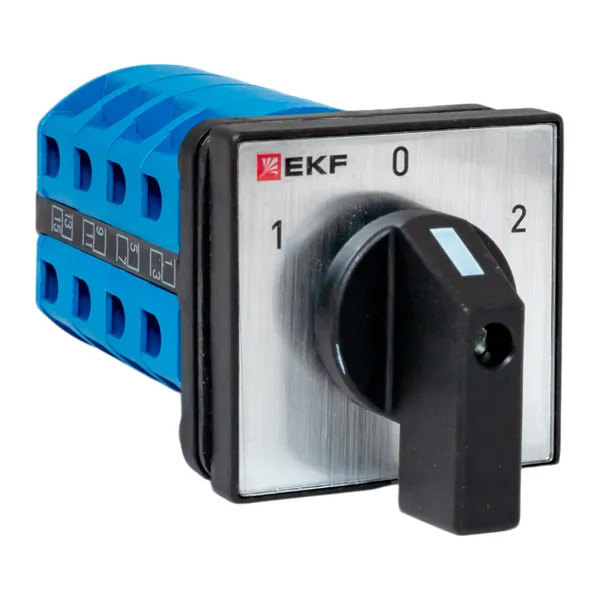

Переключатель кулачковый ПК-1-24 25А 4P «1-0-2» IP65 EKF PROxima

Кулачковый переключатель ПК-1-24 25А 4P «1-0-2» IP65 EKF PROxima — четырёхполюсный механический коммутационный аппарат с номинальным продолжительным током 25 А, напряжением до 400 В переменного тока, тремя позициями переключения (1-0-2), нейтральным положением и степенью защиты лицевой панели IP65, предназначенный для включения силовых и контрольных цепей под нагрузкой, переключения между двумя линиями, а также для распределения электроэнергии в щитовом оборудовании, пультах управления и испытательных стендах.

Переключатель выполнен на основе кулачкового механизма с контактами, содержащими повышенное количество серебра, что обеспечивает низкое переходное сопротивление и повышенную устойчивость к воздействию внешней среды. Конструкция рассчитана на переднее крепление и устанавливается на переднюю панель щитового оборудования, пультов управления и аналогичных устройств через отверстия в панели. Габариты передней части составляют 48×48 мм, что соответствует стандартным размерам для промышленных переключателей.

Устройство имеет четыре полюса и три фиксированных положения: «1» — подключение первой линии, «0» — нейтральное (отключено), «2» — подключение второй линии. Центральное нулевое положение обеспечивает полное отключение обеих цепей, что безопасно при переключении источников питания или изменении направления вращения двигателей. Механизм не имеет возврата в нейтральное положение — переключение происходит вручную поворотом короткой рукоятки (узкий хват) и фиксируется в каждом положении.

Степень защиты IP65 со стороны передней панели гарантирует защиту от пыли и водяных струй, что позволяет использовать переключатель в условиях повышенной влажности, запылённости и на открытом воздухе (при условии установки в соответствующий щит или пульт). Корпус переключателя не имеет дополнительных вспомогательных контактов. Изделие не является модульным и не предназначено для монтажа на DIN-рейку, требует крепления на монтажную панель четырьмя винтами.


Ключевые особенности

• Количество полюсов: 4 (четырёхполюсное исполнение для трёхфазных сетей с нейтралью или для двух независимых цепей).
• Номинальный продолжительный ток Iu: 25 А, максимальное рабочее напряжение Ue: 400 В переменного тока (50/60 Гц).
• Количество позиций переключения: 3 (1 — первая линия, 0 — отключено, 2 — вторая линия), с нейтральным положением.
• Степень защиты лицевой панели: IP65 (пыле- и влагозащищённое исполнение передней части).
• Тип элемента управления: поворотная рукоятка короткая (узкий хват), без фиксации в промежуточных положениях.
• Монтаж: переднее крепление на панель (четыре отверстия), габариты передней панели 48×48 мм, не для DIN-рейки.
• Материал контактов: серебросодержащий сплав для низкого переходного сопротивления.
• Применение: переключение силовых и контрольных цепей под нагрузкой, распределение электроэнергии, ввод резерва, испытательные стенды, сварочное оборудование, пульты управления.
