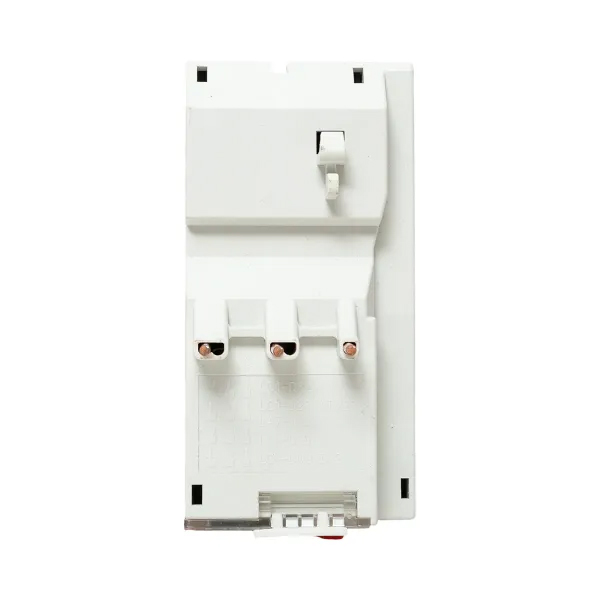

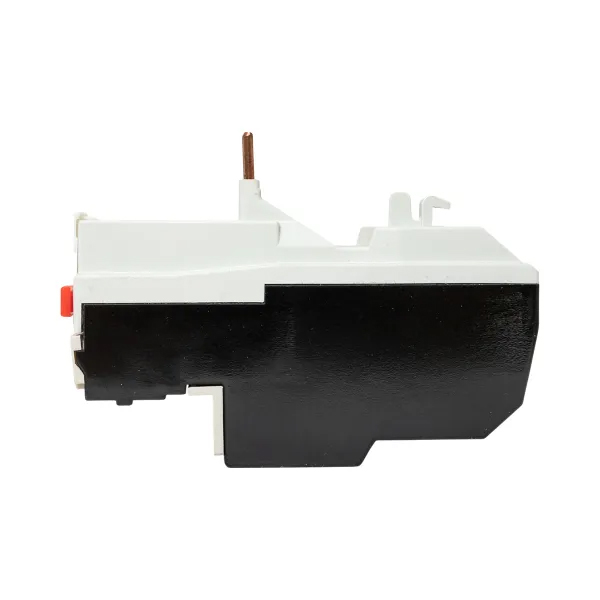

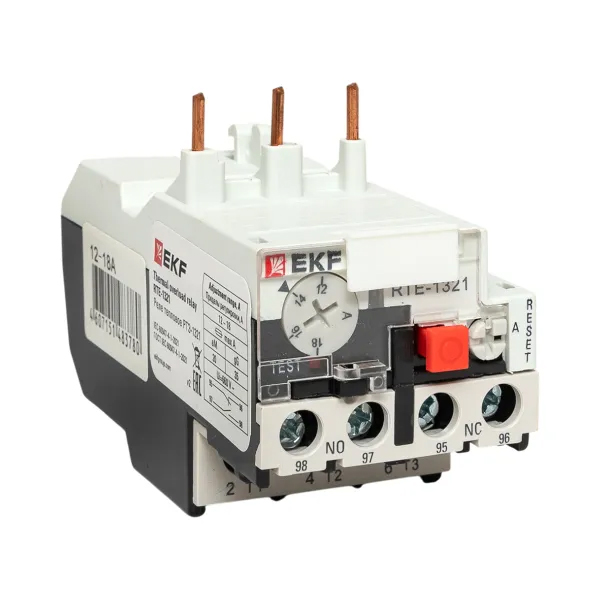

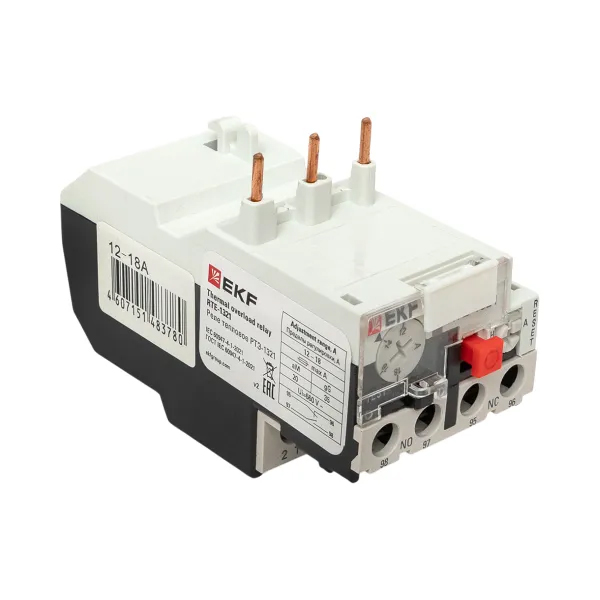

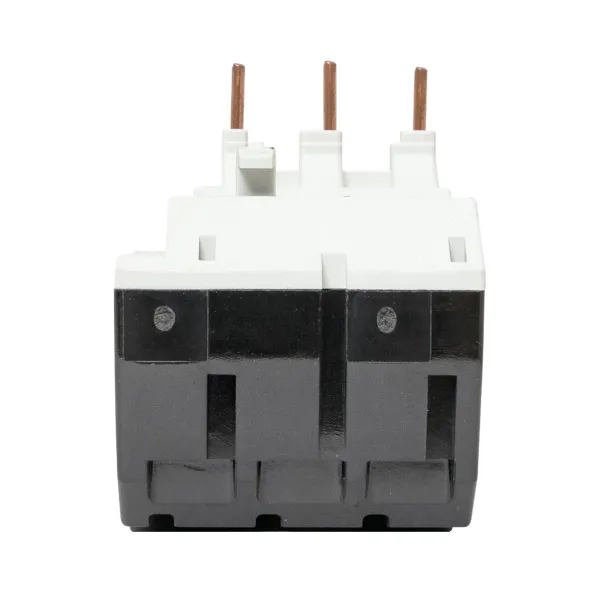

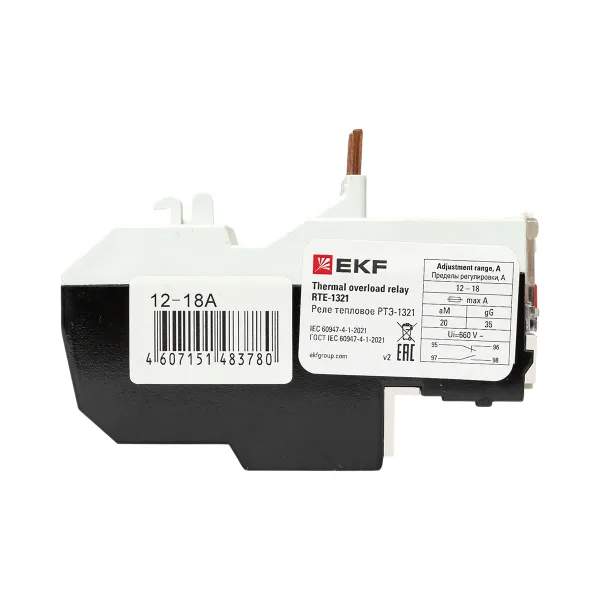

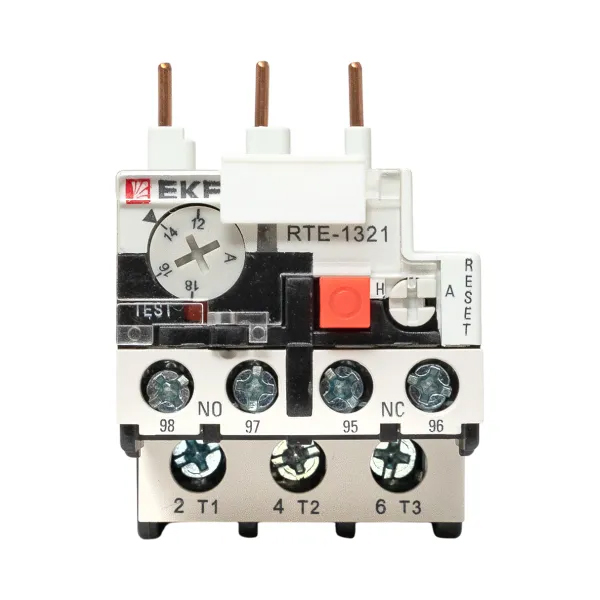

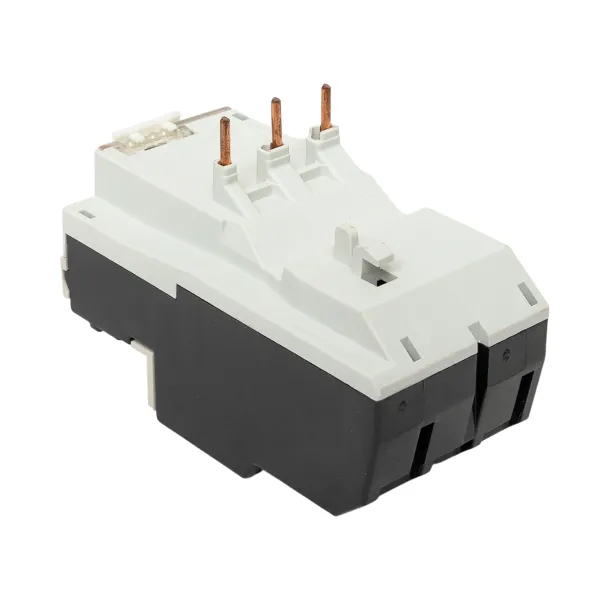

Реле тепловое РТЭ-1321 12-18А EKF PROxima

Реле тепловое РТЭ-1321 12-18А EKF PROxima — трёхполюсное тепловое реле с регулируемым диапазоном тока 12–18 А, классом защиты 10, одним нормально разомкнутым и одним нормально замкнутым вспомогательным контактами, предназначенное для защиты трёхфазных асинхронных электродвигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности, включая режимы обрыва фазы.


Устройство выполнено на основе биметаллических пластин, нагреваемых проходящим током. При превышении заданного порога в течение времени, обратно пропорционального величине перегрузки, пластины изгибаются и размыкают цепь управления контактора, отключая двигатель. Встроенный механизм компенсации температуры окружающей среды обеспечивает стабильность уставок в широком диапазоне рабочих температур. Все реле серии РТЭ соответствуют 10-му классу срабатывания, что стандартизирует время отключения при перегрузках.


Реле предназначено для совместной работы с контакторами серии КМЭ EKF PROxima, устанавливаясь сбоку на контактор. Такая компоновка образует компактный пускатель, не требующий дополнительных соединений между силовыми цепями. Винтовые зажимы силовых цепей рассчитаны на подключение медных и алюминиевых проводников. Максимальное допустимое рабочее напряжение цепей управления составляет 660 В.


Конструкция реле оснащена кнопкой и вводом для перезапуска, а также поддерживает функцию автоматического перезапуска, что позволяет восстанавливать работу двигателя после остывания биметаллических пластин без ручного вмешательства. Один нормально разомкнутый и один нормально замкнутый вспомогательные контакты используются в цепях сигнализации, блокировки или автоматического управления.


Ключевые особенности

• Регулируемый диапазон тока: 12–18 А, класс защиты 10.
• Количество вспомогательных контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ).
• Способ монтажа: боковая установка на контакторы серии КМЭ.
• Кнопка и ввод для перезапуска, функция автоматического перезапуска.
• Компенсация температуры окружающей среды для стабильности уставок.
• Максимальное рабочее напряжение цепей управления: 660 В.

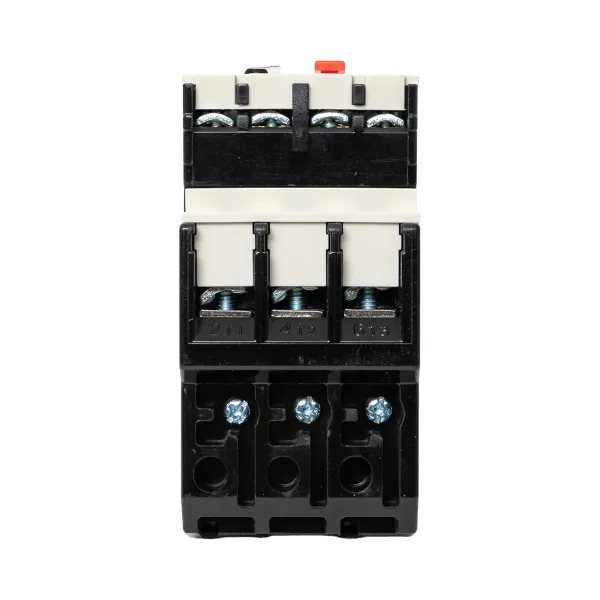

• Тип подключения: винтовые зажимы для медных и алюминиевых проводников.
