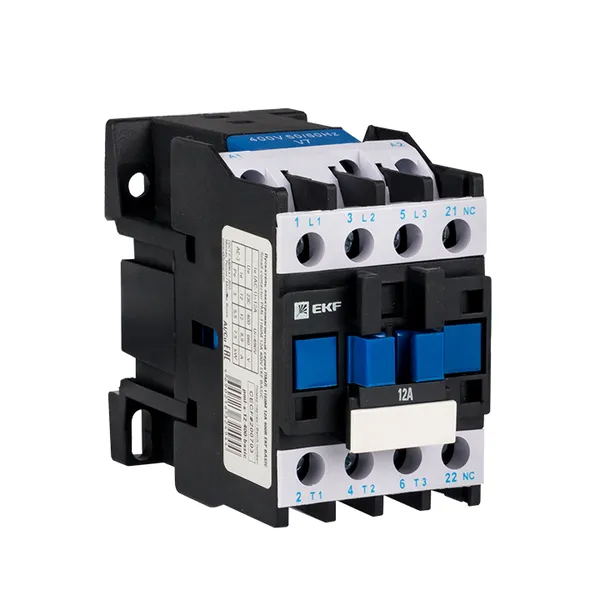

Контактор электромагнитный серии ПМЛ-1161М 12А 400В EKF Basic

Контактор электромагнитный серии ПМЛ-1161М 12А 400В EKF Basic — комплектное устройство с тремя нормально разомкнутыми силовыми контактами, номинальным рабочим током 12 А в категории AC-3 (5 кВт при 400 В) и 25 А в категории AC-1, оснащённое одним нормально замкнутым вспомогательным контактом и катушкой управления на переменное напряжение 380–440 В, предназначенное для дистанционного пуска и остановки трёхфазных асинхронных электродвигателей и других нагрузок.


 Принцип действия контактора основан на электромагнитной системе: при подаче напряжения на катушку возникает магнитное поле, которое втягивает подвижную часть, преодолевая усилие возвратной пружины, и замыкает силовые контакты. После снятия напряжения пружина возвращает систему в исходное положение, размыкая цепь. Такая конструкция обеспечивает надёжную коммутацию в широком диапазоне нагрузок.

Основное назначение ПМЛ Basic — дистанционное управление электродвигателями, нагревательными приборами, освещением и другими электроустановками в промышленных и бытовых системах. В отличие от более износостойкой серии КМЭ PROxima, данные пускатели ориентированы на умеренную интенсивность коммутаций и представляют собой базовое решение для типовых задач. Винтовые зажимы силовых и вспомогательных цепей рассчитаны на подключение как медных, так и алюминиевых проводников, что обеспечивает гибкость при монтаже.

Модель оснащена одним нормально замкнутым вспомогательным контактом, который может использоваться в цепях блокировки, сигнализации или для построения схем самоподхвата. Категории применения включают AC-3 (прямой пуск и отключение двигателей), AC-4 (реверсирование и торможение противотоком) и AC-1 (неиндуктивные нагрузки), что позволяет подбирать аппарат под конкретную задачу без избыточного запаса.


Ключевые особенности

• Тип устройства: электромагнитный пускатель серии Basic с тремя нормально разомкнутыми силовыми контактами.
• Номинальный рабочий ток: AC-3, 400 В: 12 А; AC-4, 400 В: 5 А; AC-1, 400 В: 25 А.
• Коммутируемая мощность: 5 кВт при AC-3 (400 В), 3 кВт при AC-4 (400 В).
• Вспомогательные контакты: 1 нормально замкнутый (НЗ).
• Напряжение питания катушки управления: переменный ток 340–440 В.
• Тип подключения: винтовые зажимы для медных и алюминиевых проводников.
• Отличие от серии PROxima: базовая коммутационная износостойкость для умеренных режимов работы.
