Контактор КМЭ 32А 230В 1NC EKF PROxima

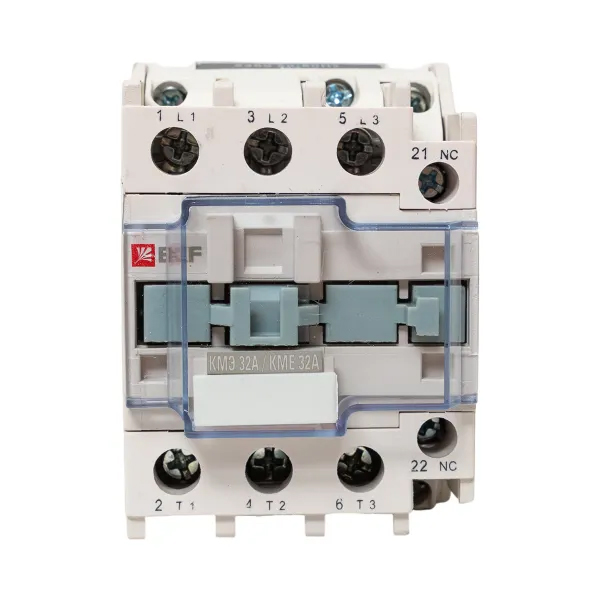

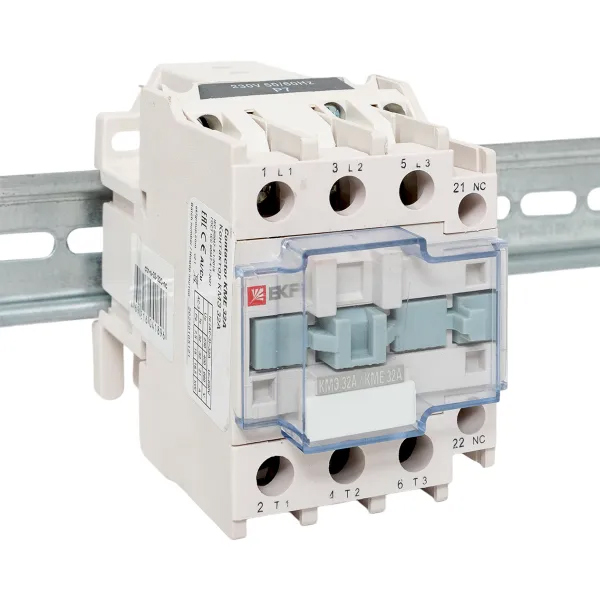

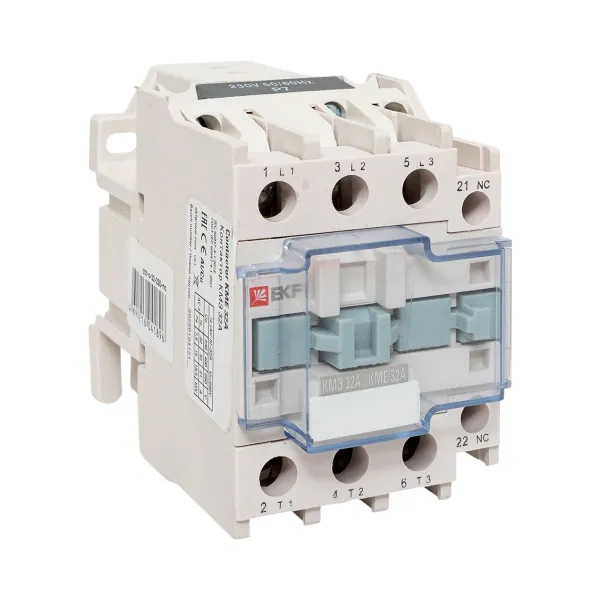

Контактор КМЭ 32А 230В 1NC EKF PROxima — электромагнитный аппарат с тремя нормально разомкнутыми силовыми контактами, номинальным рабочим током 50 А в категории AC-1 и 32 А в категории AC-3, коммутируемой мощностью до 15 кВт при напряжении 400 В, предназначенный для частых дистанционных коммутаций силовых электрических цепей в нормальном режиме работы.


 Конструкция контактора основана на классической электромагнитной системе с неподвижным и подвижным сердечниками, возвратной пружиной и дугогасительными камерами. При подаче напряжения на катушку управления создаётся магнитное поле, которое втягивает подвижную часть, преодолевая усилие пружины, и замыкает главные контакты. Снятие напряжения приводит к автоматическому размыканию контактов под действием пружины. Такая схема обеспечивает высокую механическую и коммутационную износостойкость при интенсивной эксплуатации.

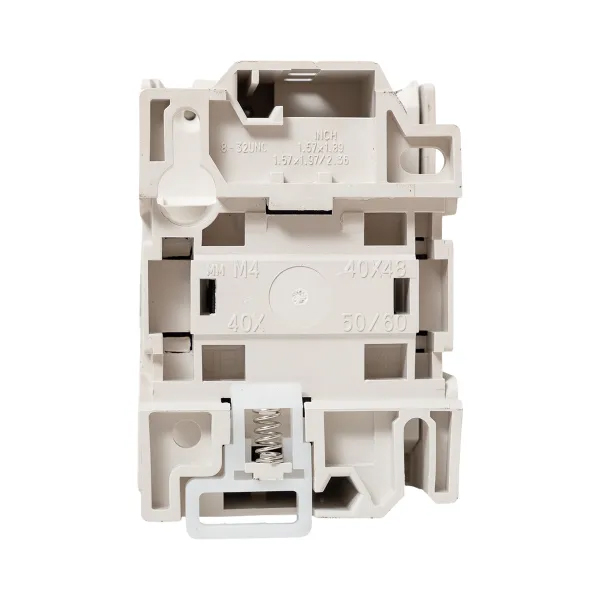

 Модель оснащена одним вспомогательным нормально замкнутым контактом, который может использоваться в цепях блокировки, сигнализации или для реализации схем самоподхвата. Винтовые зажимы силовых и вспомогательных цепей рассчитаны на подключение как медных, так и алюминиевых проводников, что важно при монтаже в различных электроустановках. Аппарат предназначен для установки на монтажную плату (не на DIN-рейку) и применяется в распределительных шкафах, станциях управления и других устройствах промышленной и бытовой автоматики.


 Основные категории применения — AC-1 (неиндуктивная или слабоиндуктивная нагрузка), AC-3 (прямой пуск и отключение асинхронных двигателей с короткозамкнутым ротором) и AC-4 (пуск, торможение противотоком, реверсирование). Указанные номинальные токи и мощности позволяют использовать контактор для управления электродвигателями мощностью до 15 кВт, нагревательными приборами и другими нагрузками, требующими частых включений и отключений.


Ключевые особенности

• Количество вспомогательных контактов: 1 нормально замкнутый (НЗ).
• Номинальный рабочий ток: AC-1, 400 В: 50 А; AC-3, 400 В: 32 А; AC-4, 400 В: 12 А.
• Коммутируемая мощность при AC-3, 400 В: 15 кВт; при AC-4, 400 В: 6 кВт.
• Номинальная мощность по стандарту NEMA: 8 кВт.
• Напряжение питания катушки управления: переменный ток 195,5–253 В.
• Тип подключения силовых цепей и цепей управления: винтовые зажимы, допускающие медные и алюминиевые проводники.
• Модульное исполнение: нет (монтаж на монтажную плату).
• Основное назначение: частые дистанционные включения и выключения силовых электрических цепей.
