Пускатель электромагнитный серии ПМЛ-5160ДМ 95А 400В EKF Basic

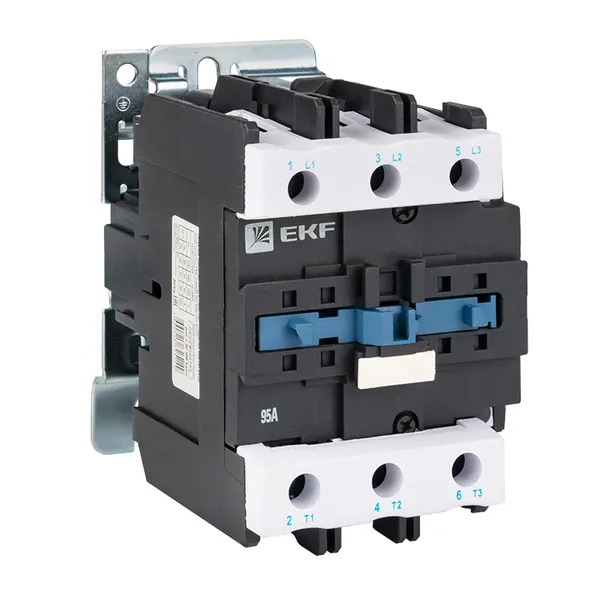

Пускатель электромагнитный ПМЛ-5160ДМ 95А 400В EKF Basic — комплектное устройство прямого пуска с тремя нормально разомкнутыми силовыми контактами, номинальным рабочим током 95 А в категории AC-3 (45 кВт при 400 В), оснащённое одним нормально разомкнутым и одним нормально замкнутым вспомогательными контактами и катушкой управления на переменное напряжение 380–440 В, предназначенное для дистанционного пуска и остановки трёхфазных асинхронных электродвигателей и других нагрузок.

Принцип действия пускателя основан на электромагнитной системе классического типа: при подаче напряжения на катушку возникает магнитное поле, которое втягивает подвижную часть, преодолевая усилие возвратной пружины, и замыкает силовые контакты. После снятия напряжения пружина возвращает систему в исходное положение, размыкая цепь. Такая конструкция обеспечивает стабильную и надёжную коммутацию в широком диапазоне нагрузок.

Основное назначение ПМЛ Basic — дистанционное управление электродвигателями, насосами, вентиляторами, компрессорами, подъёмными механизмами и другим промышленным оборудованием в системах с умеренной интенсивностью коммутаций. В отличие от более износостойкой серии КМЭ PROxima, данные пускатели ориентированы на базовые режимы работы без частых включений. Винтовые зажимы силовых и вспомогательных цепей рассчитаны на подключение как медных, так и алюминиевых проводников.

Модель оснащена одним нормально разомкнутым и одним нормально замкнутым вспомогательным контактами, которые могут использоваться в цепях блокировки, сигнализации или для построения схем самоподхвата. Категории применения включают AC-3 (прямой пуск и отключение двигателей), AC-4 (реверсирование и торможение противотоком) и AC-1 (неиндуктивные нагрузки). Пускатель предназначен для установки на монтажную плату и применяется в распределительных щитах, станциях управления и шкафах автоматики.


Ключевые особенности

• Тип устройства: электромагнитный пускатель серии Basic с тремя нормально разомкнутыми силовыми контактами.
• Номинальный рабочий ток: 95 А (AC-3, 400 В), 110 А (AC-1, 400 В), 44 А (AC-4, 400 В).
• Коммутируемая мощность: 45 кВт при AC-3 (400 В), 21 кВт при AC-4 (400 В), 29 кВт по NEMA.
• Вспомогательные контакты: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ).
• Напряжение питания катушки управления: переменный ток 340–440 В, 50 Гц.
• Тип подключения: винтовые зажимы для медных и алюминиевых проводников.
• Монтаж: на монтажную плату (не на DIN-рейку).
• Отличие от серии PROxima: базовая коммутационная износостойкость для умеренных режимов работы.
• Применение: управление трёхфазными двигателями, насосами, вентиляторами, компрессорами и другим оборудованием в промышленных и бытовых установках.
