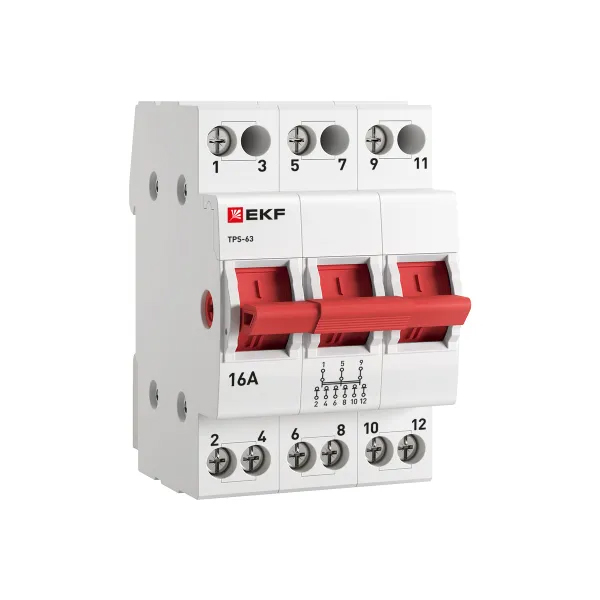

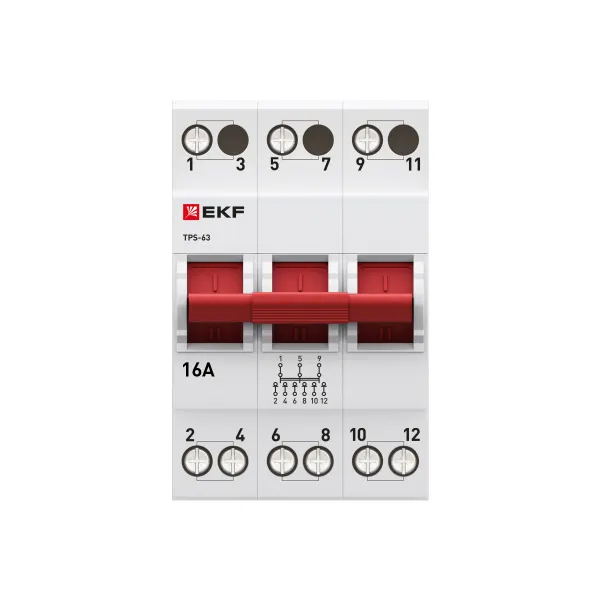

Трехпозиционный переключатель ТПС-63 3P 16А EKF Proxima

Трехпозиционный переключатель ТПС-63 EKF PROxima — 3-полюсный коммутационный аппарат на номинальный ток 16 А и напряжение 230 В переменного тока, с тремя фиксированными положениями (I-0-II), двумя перекидными контактами и шириной 3 модуля , предназначенный для переключения нагрузки или питающей линии, а также для оперативного ввода резерва и реверсирования маломощных электродвигателей.


Устройство относится к классу механических переключателей, не имеющих дугогасительных камер для отключения токов короткого замыкания, но рассчитанных на коммутацию нагрузок в нормальном режиме. Центральное нейтральное положение (0) обеспечивает полное отключение обеих цепей, что позволяет безопасно переключать источник питания, например с основной сети на резервный генератор. Два независимых переключающих контакта дают возможность одновременно переключать фазный и нулевой проводники в однофазных сетях 230 В, сохраняя полярность и исключая обрыв нейтрали.

Конструкция переключателя выполнена в стандартном модульном корпусе для монтажа на DIN-рейку и занимает 3 модульных места. Винтовые зажимы рассчитаны на подключение медных и алюминиевых проводников сечением до 16 мм² для однопроволочных жил и до 10 мм² для гибких. Механическая износостойкость составляет 30 000 циклов, коммутационная — 10 000 циклов, что обеспечивает длительный ресурс работы в системах автоматического ввода резерва (АВР) или в ручных переключателях режимов.

Степень защиты IP20 допускает установку только в закрытых распределительных щитах и шкафах внутри сухих помещений. Применяется в жилых, общественных и промышленных электроустановках для переключения между двумя источниками питания (сеть — генератор), а также для реверсирования маломощных асинхронных двигателей (например, вентиляторов, задвижек, рольставней).


Ключевые особенности

• Количество полюсов: 3, количество переключающих контактов: 3.
• Номинальный ток: 16 А, номинальное напряжение: 230 В переменного тока.
• Количество позиций: 3 (I — включена первая линия, 0 — отключено, II — включена вторая линия), с нейтральным положением.
• Модульная ширина: 3 модуля, монтаж на DIN-рейку.
• Механическая износостойкость: 30 000 циклов, коммутационная: 10 000 циклов.
• Подключение проводников: однопроволочные до 16 мм², многопроволочные до 10 мм².
• Степень защиты: IP20, применение только в сухих помещениях.
• Применение: переключение нагрузки, ввод резерва (сеть/генератор), реверсирование маломощных двигателей.
