Пускатель реверсивный в корпусе КМЭ 32А 400В IP44 с РТЭ EKF PROxima

Пускатель в корпусе реверсивный КМЭ 32А 400В с РТЭ IP44 EKF PROxima — реверсивный магнитный пускатель с тепловым реле РТЭ в металлическом корпусе со степенью защиты IP44 на номинальный ток 32 А (AC-3) и мощность 15 кВт при напряжении 400 В, предназначенный для дистанционного пуска, остановки и реверса трёхфазных асинхронных электродвигателей, а также для их защиты от перегрузок и обрыва фаз .

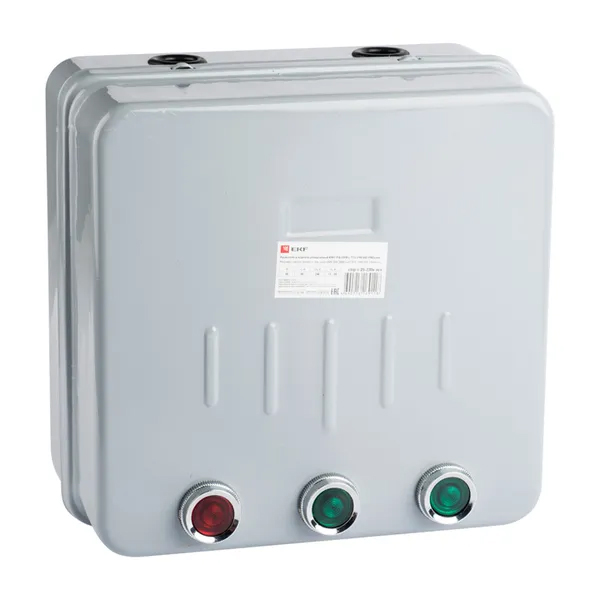

 Устройство представляет собой комплектное решение, в котором в одном корпусе объединены малогабаритный контактор КМЭ и тепловое реле РТЭ. Это избавляет специалиста от необходимости самостоятельно собирать реверсивную схему и выбирать элементы защиты — всё уже смонтировано и настроено производителем . На лицевой панели пускателя расположены три кнопки: «Пуск», «Стоп» и «Реверс», что позволяет управлять двигателем как в ручном режиме непосредственно с места установки, так и дистанционно (при необходимости внешнего перезапуска) .

 Основное назначение данного аппарата — управление трёхфазными двигателями в механизмах, требующих изменения направления вращения: конвейеры, насосы, вентиляторы, компрессоры, шлифовальные станки, подъёмные устройства . Встроенное тепловое реле с диапазоном уставки 23–32 А (класс защиты 10) контролирует ток, потребляемый двигателем, и отключает его при длительной перегрузке или обрыве одной из фаз, предотвращая выход обмоток из строя . Один нормально разомкнутый вспомогательный контакт может использоваться в цепях сигнализации или автоматики.

 Конструктивно пускатель выполнен в прочном металлическом корпусе, который обеспечивает защиту от пыли и брызг воды (IP44) . Кабельные вводы рассчитаны на подключение медных и алюминиевых проводников с помощью винтовых зажимов . Аппарат имеет класс координации 2, что означает его способность выдерживать токи короткого замыкания до 3 кА без повреждения внутренних элементов при совместной работе с автоматическим выключателем соответствующего типа . Монтаж осуществляется на вертикальную поверхность или монтажную плату, установка на DIN-рейку не предусмотрена .


Ключевые особенности

• Тип изделия: реверсивный магнитный пускатель в металлическом корпусе со встроенным тепловым реле РТЭ .
• Коммутационные параметры: номинальный рабочий ток Ie = 32 А (категория AC-3), номинальная мощность 15 кВт при напряжении 400 В .
• Защита двигателя: тепловое реле с диапазоном уставки 23–32 А (класс защиты 10), защита от перегрузок и обрыва фаз .
• Управление: три кнопки на корпусе («Пуск», «Стоп», «Реверс»); возможность внешнего перезапуска .
• Вспомогательные контакты: 1 нормально разомкнутый (НО) контакт .
• Питание катушки управления: напряжение 320–440 В переменного тока (AC), частота 50 Гц .
• Степень защиты корпуса: IP44 (защита от пыли и брызг воды) .
• Устойчивость к КЗ: номинальный условный ток короткого замыкания 3 кА (тип 2) ; класс координации 2 согласно IEC 60947-4-3.
• Монтаж: на монтажную плату, не на DIN-рейку
• Условия эксплуатации: верхний предел температуры окружающей среды +40 °C
