Пускатель магнитный ПМЛ-1230-9А-230В IP65 с РТЭ в корпусе и индикацией EKF PROxima

Пускатель магнитный ПМЛ-1230-9А-230В с тепловым реле в корпусе IP65 и индикацией EKF PROxima — комплектное устройство прямого пуска в пластиковом корпусе со степенью защиты IP65 на номинальный ток 9 А (категория AC-3) и мощность 4 кВт при напряжении 400 В, предназначенное для дистанционного управления и защиты трёхфазных асинхронных электродвигателей с короткозамкнутым ротором.

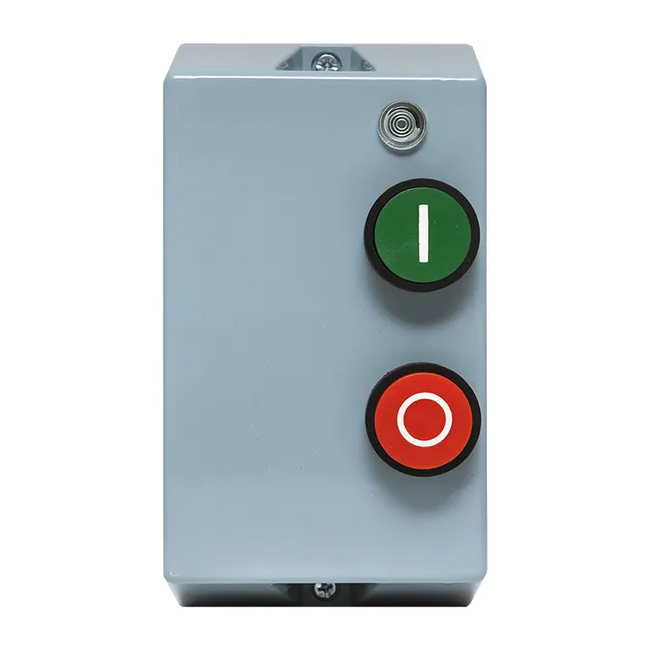

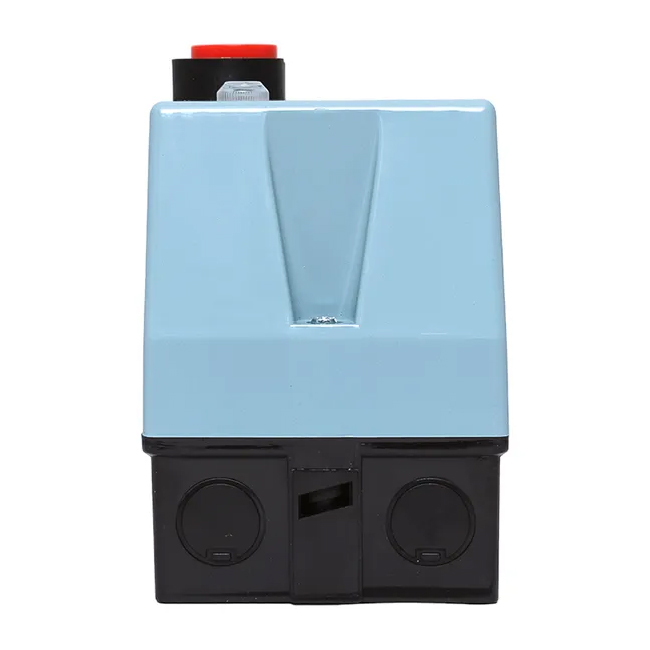

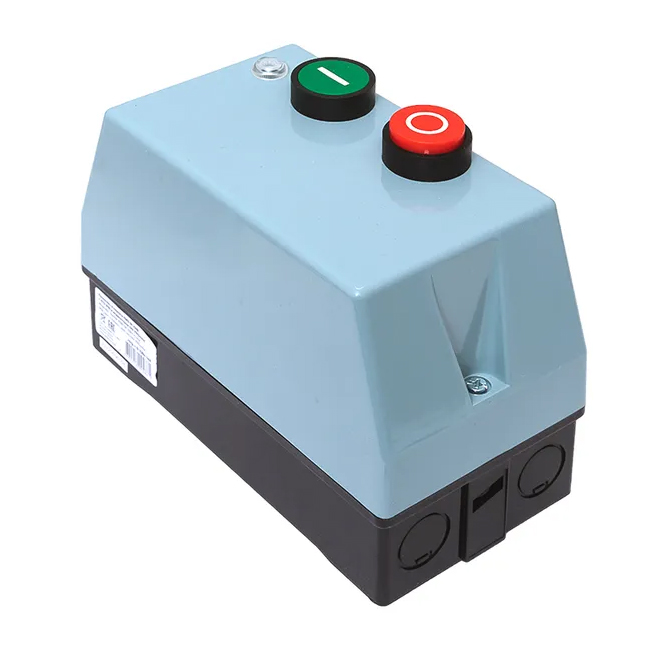

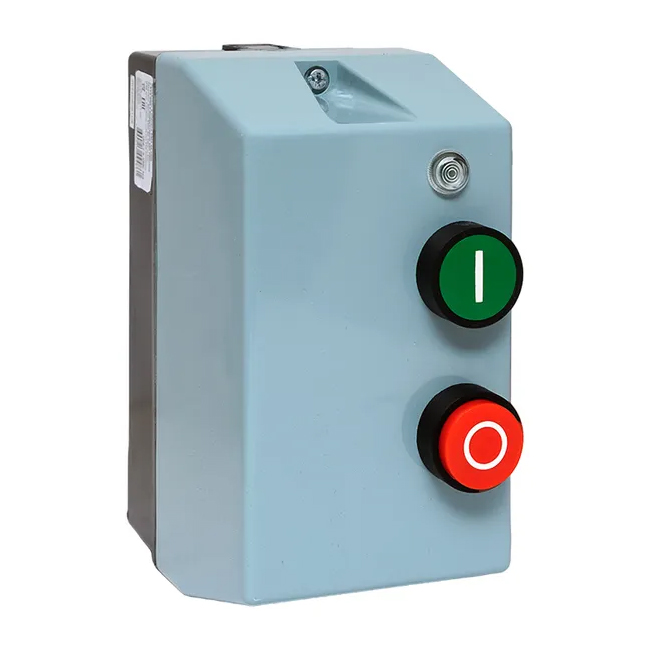

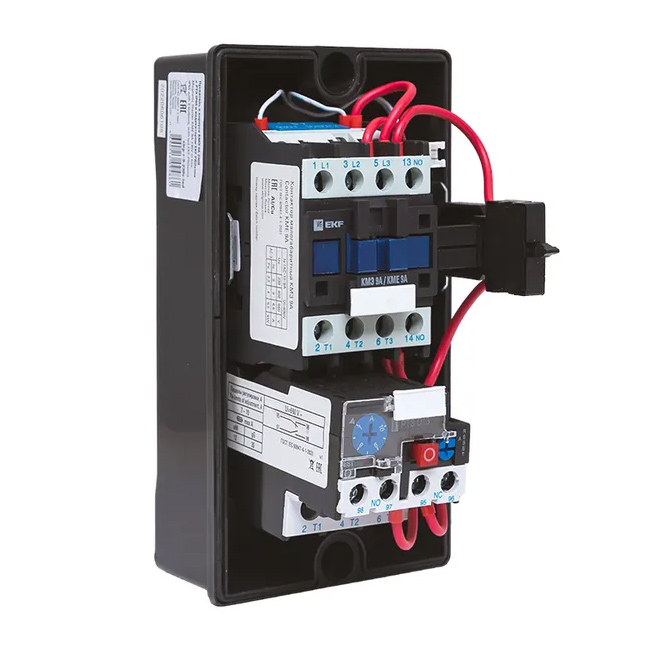

 В состав изделия входят малогабаритный контактор КМЭ, тепловое реле РТЭ, кнопки управления («Пуск» и «Стоп») и кабельные вводы, объединённые в едином корпусе. Такая компоновка исключает необходимость самостоятельного подбора компонентов и сборки схемы, что ускоряет монтаж и снижает вероятность ошибок при подключении.


 Основное назначение пускателя — дистанционное включение и отключение электродвигателя, а также его защита от токов перегрузки и последствий обрыва одной из фаз. Встроенное тепловое реле с диапазоном уставки 7–10 А (класс защиты 10) контролирует ток, потребляемый двигателем, и при длительной перегрузке размыкает цепь управления, предотвращая выход обмоток из строя. Пускатель не имеет встроенных вспомогательных контактов, но допускает организацию дистанционного управления внешними сигналами.

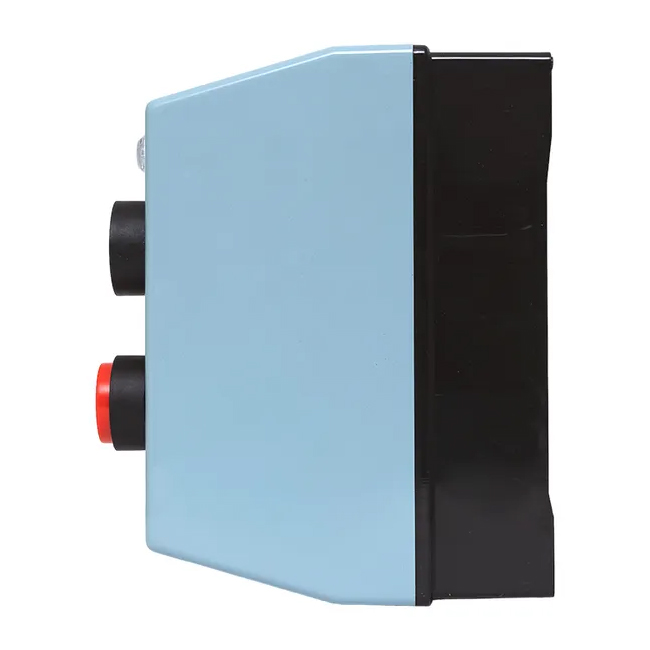

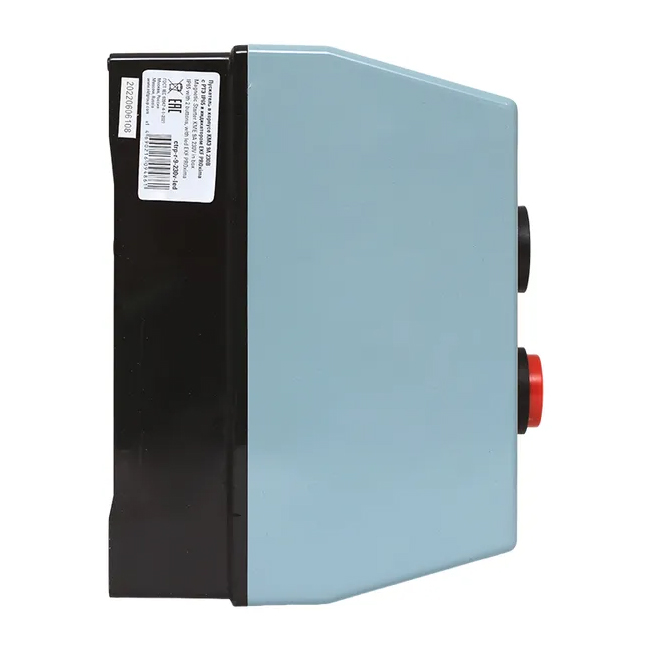

 Корпус из пластика обеспечивает степень защиты IP65, что делает устройство устойчивым к пыли и водяным струям. Это позволяет устанавливать его непосредственно на рабочих местах в условиях повышенной влажности и запылённости, например в сельскохозяйственных или промышленных помещениях, без дополнительных защитных кожухов. Аппарат относится к классу координации 2, что гарантирует сохранение работоспособности при токах короткого замыкания до 1 кА при совместной работе с автоматическим выключателем соответствующего типа. Пускатель пригоден для использования в режиме аварийной остановки. Винтовые зажимы обеспечивают надёжное присоединение проводников силовых цепей и цепей управления.


Ключевые особенности

• Тип устройства: магнитный пускатель прямого пуска в пластиковом корпусе со встроенным тепловым реле и кнопками управления.
• Номинальный рабочий ток: 9 А (категория AC-3 при 400 В).
• Коммутируемая мощность: 4 кВт при напряжении 400 В (трёхфазная сеть); 2,2 кВт при 230 В.
• Питание катушки управления: переменный ток 184–253 В, 50 Гц.
• Защита двигателя: тепловое реле с диапазоном уставки 7–10 А (класс защиты 10).
• Степень защиты корпуса: IP65 (пыле- и влагозащищённое исполнение).
• Устойчивость к коротким замыканиям: условный ток КЗ 1 кА (тип 2), класс координации 2.
• Вспомогательные контакты: отсутствуют (только основные силовые цепи).

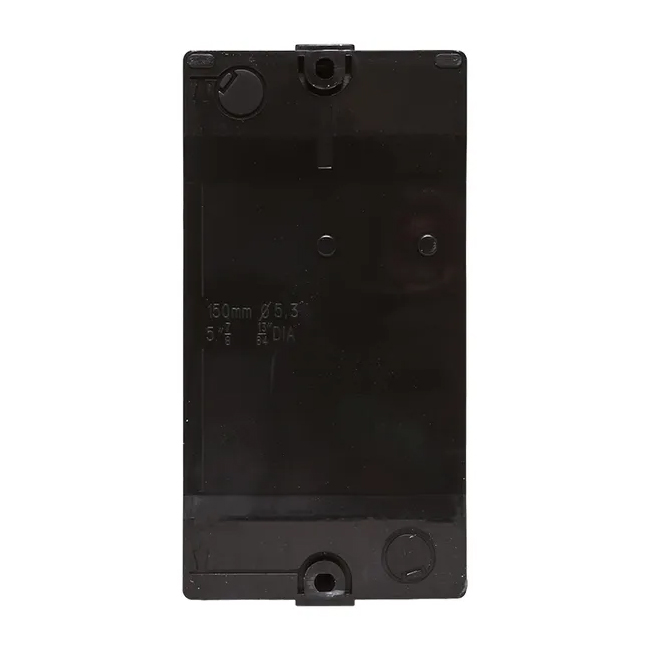

• Монтаж: на вертикальную поверхность (не на DIN-рейку)
