Пускатель магнитный ПМЛ-1230-12А-230В с тепловым реле 9-13А в корпусе IP65, с кнопками Пуск/Стоп и индикацией EKF PROxima

Пускатель магнитный ПМЛ-1230-12А-230В с тепловым реле 9-13А в корпусе IP65, с кнопками Пуск/Стоп и индикацией EKF PROxima — комплектное устройство прямого пуска на номинальный ток 12 А (категория AC-3) и мощность 5 кВт при напряжении 400 В, оснащённое встроенным тепловым реле с диапазоном уставки 9–13 А, пылевлагозащищённым корпусом, кнопками управления и световой индикацией, предназначенное для дистанционного пуска, остановки и защиты трёхфазных асинхронных электродвигателей с короткозамкнутым ротором.

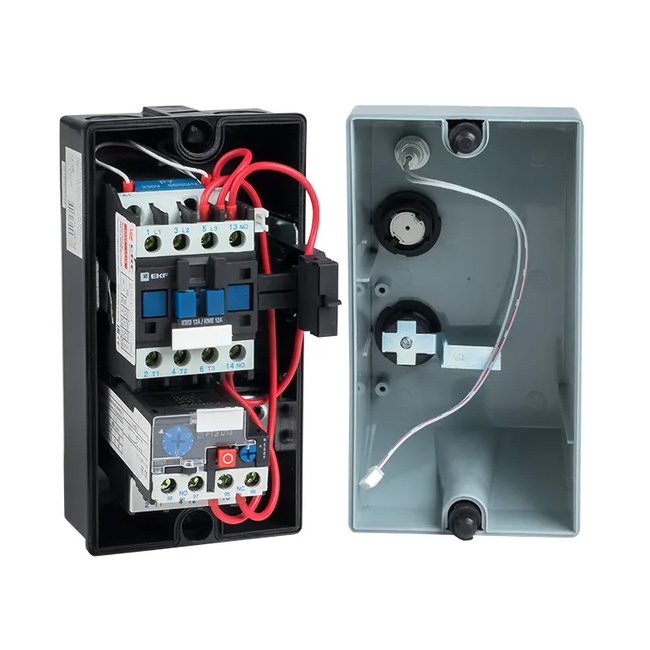

В состав устройства входят малогабаритный контактор КМЭ, тепловое реле РТЭ, кнопки управления «Пуск» и «Стоп», а также световой индикатор, размещённые в едином пластиковом корпусе с кабельными вводами. Такая компоновка исключает необходимость самостоятельного подбора компонентов и сборки схемы, что ускоряет монтаж и повышает надёжность установки. Индикация на лицевой панели позволяет визуально контролировать состояние пускателя (включён/отключён) без дополнительных измерительных приборов.

Основное функциональное назначение пускателя — дистанционное включение и отключение электродвигателя, а также его защита от токов перегрузки и последствий обрыва фазы. Встроенное тепловое реле с диапазоном уставки 9–13 А (класс защиты 10) контролирует ток, потребляемый двигателем, и при длительной перегрузке размыкает цепь управления, предотвращая повреждение обмоток. Аппарат пригоден для использования в режиме аварийной остановки.

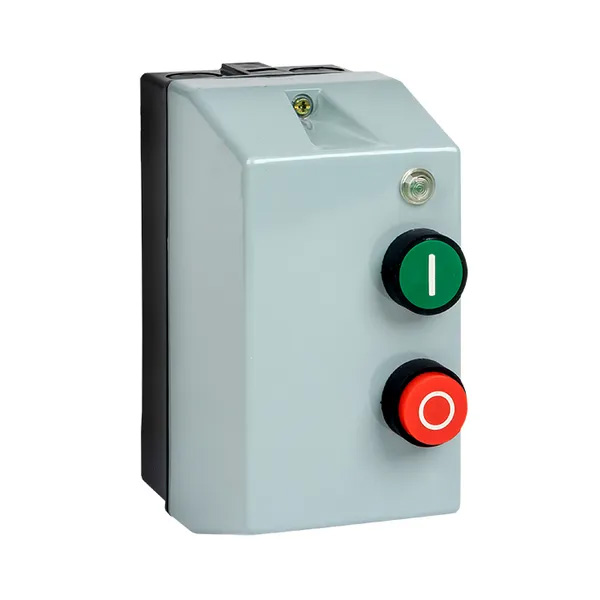

Корпус пускателя имеет степень защиты IP65, что обеспечивает надёжную защиту от пыли и водяных струй. Это позволяет устанавливать изделие непосредственно на рабочих местах в условиях повышенной влажности и запылённости, включая промышленные цеха, сельскохозяйственные помещения и объекты с неблагоприятными условиями среды. Уплотнённые кабельные вводы и винтовые зажимы силовых и управляющих цепей рассчитаны на подключение медных и алюминиевых проводников.

Пускатель относится к классу координации 2, что гарантирует его стойкость к токам короткого замыкания до 1000 А при совместной работе с автоматическим выключателем соответствующего типа. Аппарат рассчитан на длительную эксплуатацию при напряжении питания катушки 184–253 В переменного тока (50 Гц) и может применяться в распределительных щитах, станциях управления и шкафах автоматики.


Ключевые особенности

• Тип устройства: магнитный пускатель прямого пуска в корпусе IP65 со встроенным тепловым реле, кнопками «Пуск/Стоп» и световой индикацией.
• Номинальный рабочий ток: 12 А (категория AC-3 при 400 В).
• Коммутируемая мощность: 5 кВт при напряжении 400 В (трёхфазная сеть); 3 кВт при 230 В.
• Защита двигателя: тепловое реле с диапазоном уставки 9–13 А (класс защиты 10).
• Напряжение питания катушки управления: переменный ток 184–253 В, 50 Гц.
• Степень защиты корпуса: IP65 (пыле- и влагозащищённое исполнение).
• Устойчивость к коротким замыканиям: условный ток КЗ 1000 А (тип 2), класс координации 2.
• Монтаж: на вертикальную поверхность; габариты соответствуют 6 установочным местам.
