Назначение

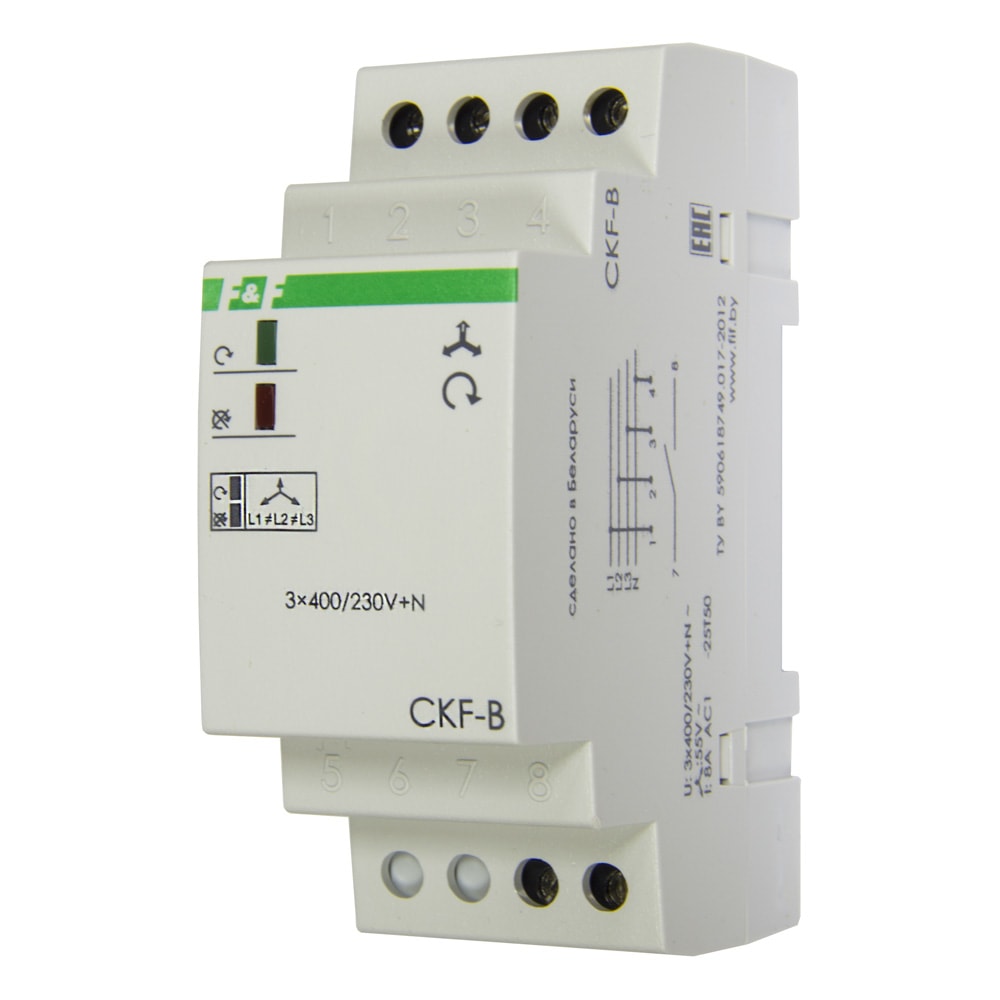

Автомат защиты электродвигателей CKF-B предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, обрыва нулевого провода, чередования фаз.
Принцип работы
Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 7, 8 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии напряжения происходит с задержкой 3-5 с. В случае отсутствия хотя бы одной из фаз, обрыва нулевого провода и нарушения чередования фаз изделие выключается с задержкой 0,1 с. Включение происходит автоматически после восстановления сетевого напряжения питания.
|
Высота, мм
|
90 |
|
Гарантийный срок
|
2 года |
|
Глубина, мм
|
65 |
|
Степень защиты
|
IP20 |
|
Тип установки
|
DIN-рейка |
|
Ширина, мм
|
35 |
|
Базовая единица
|
шт |
|
Производитель
|
Евроавтоматика ФиФ |
|
ШтрихКод
|
4810294000121 |
|
Страна происхождения
|
БЕЛАРУСЬ |
|
Бренд
|
Евроавтоматика ФиФ |
|
Вес
|
0.09 |
