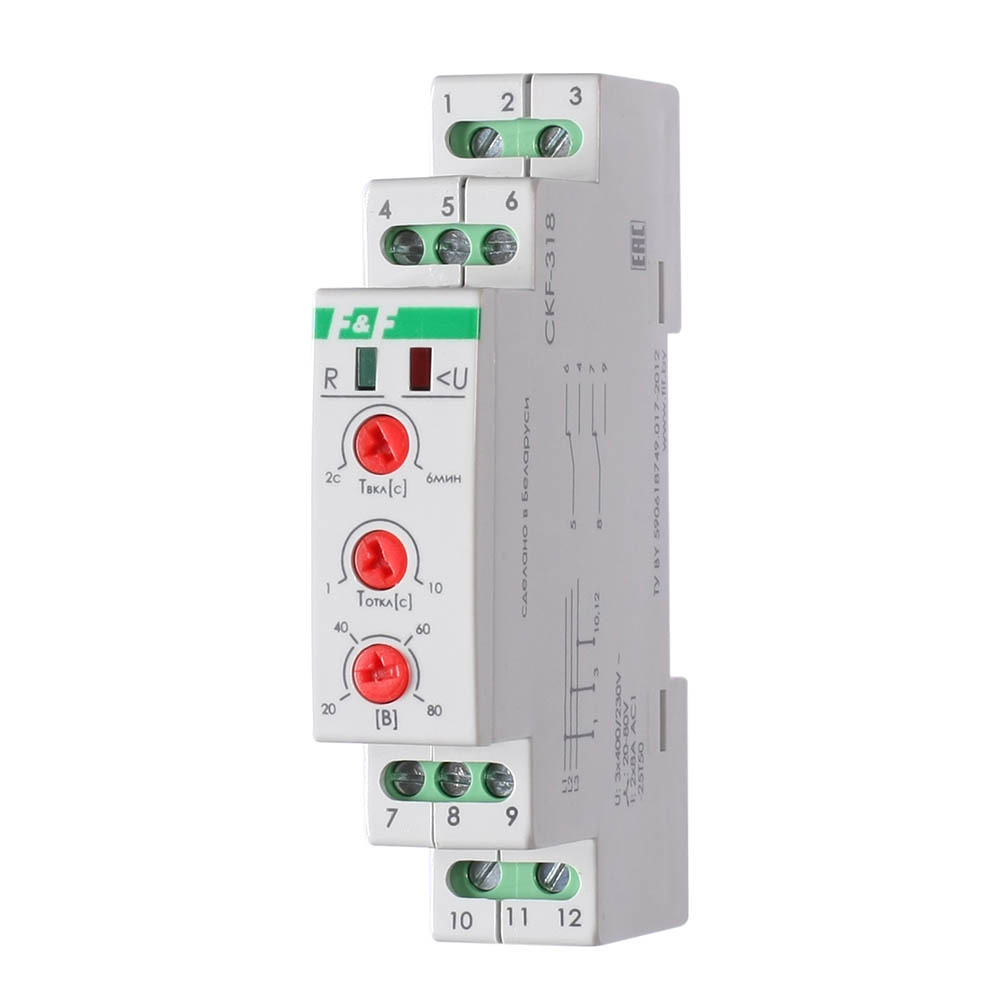

Реле контроля фаз CKF-318

Отличительные особенности реле: Напряжение 3х400 В, асимметрия 20-80 В, контроль чередования фаз, контакт 2NO/NC, 8А. Назначение Автомат защиты электродвигателей CKF-318 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз; асимметрии напряжения; нарушения чередования фаз; контроль верхнего значения напряжения; контроль нижнего значения напряжения. Принцип работы Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии напряжения происходит с задержкой 1-10 с. В случаях отсутствия хотя бы одной из фаз либо нарушения чередования фаз изделие выключается с задержкой 0,1 с, а в случаях превышения верхнего значения напряжения - 0,5 с, снижения напряжения - 5 с. Включение происходит автоматически после восстановления сетевого напряжения питания. CKF-318 защищает также от симметричного падения напряжения в фазах. Изделие работает без нулевого провода.
