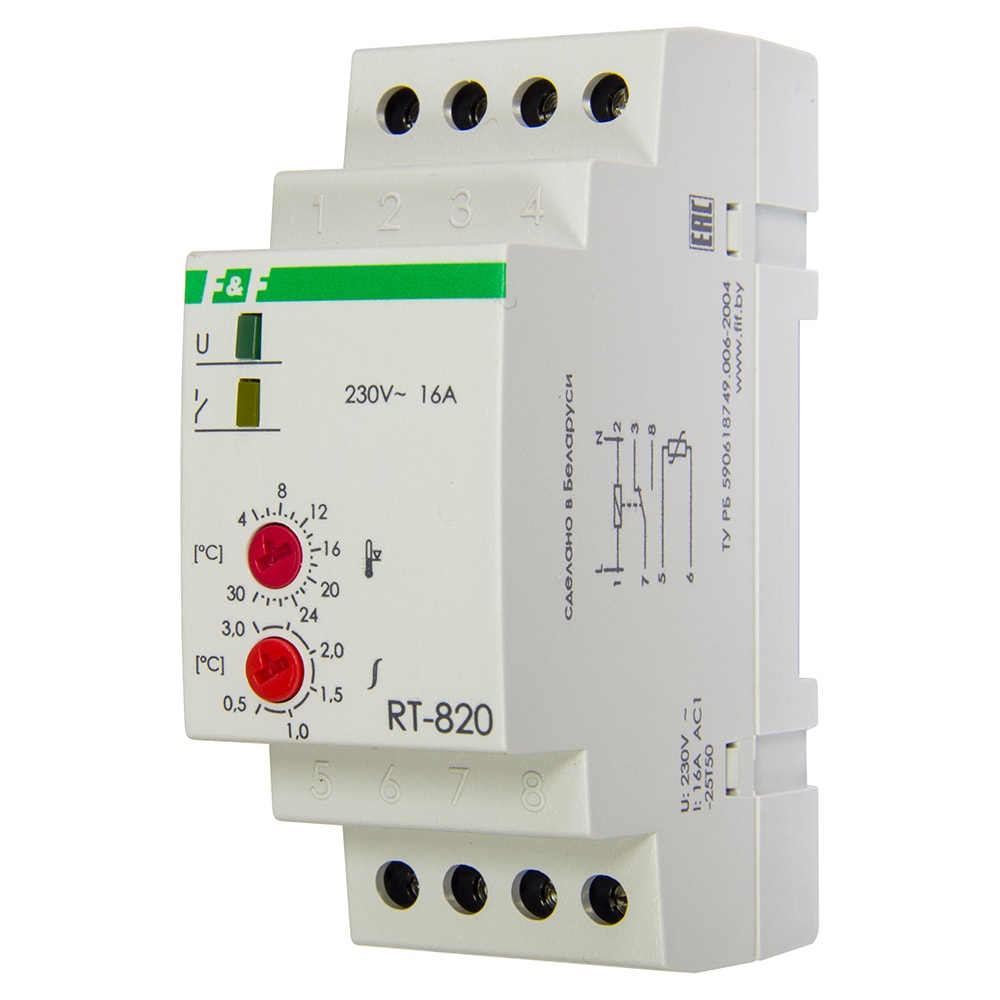

Регулятор температуры RT-820

Назначение

Регулятор температуры RT-820 предназначен для контроля и поддержания заданного температурного режима путём включения-выключения нагревательной (охлаждающей) установки по сигналам выносного датчика температуры: в помещениях, овощехранилищах, системах водяного отопления и т. п., а также в качестве комплектующего изделия в устройствах автоматики.

Принцип работы

В зависимости от выполняемой задачи исполнительное устройство (нагреватель или охладитель) подключаются к определённым контактам выходного реле. При достижении заданной на панели прибора температуры происходит выключение нагревателя (охладителя). Например, в случае нагрева при снижении температуры в контролируемой зоне ниже заданной контакты исполнительного реле замыкаются включается нагреватель. По достижении заданной температуры контакты исполнительного реле размыкаются и нагреватель отключается. При понижении температуры на величину установленного гистерезиса контакты реле замыкаются, и нагреватель включается снова. Не допускается использование датчика KTY 10-6 в электропроводящих жидкостях. Датчик температуры заключён в отрезок термоусаживаемой трубки, поставляется с проводом длиной 2,5 м сечением 0,5 см² в двойной изоляции. Клеммы подключения датчика изолированы от сети питания и контактов исполнительного реле.
