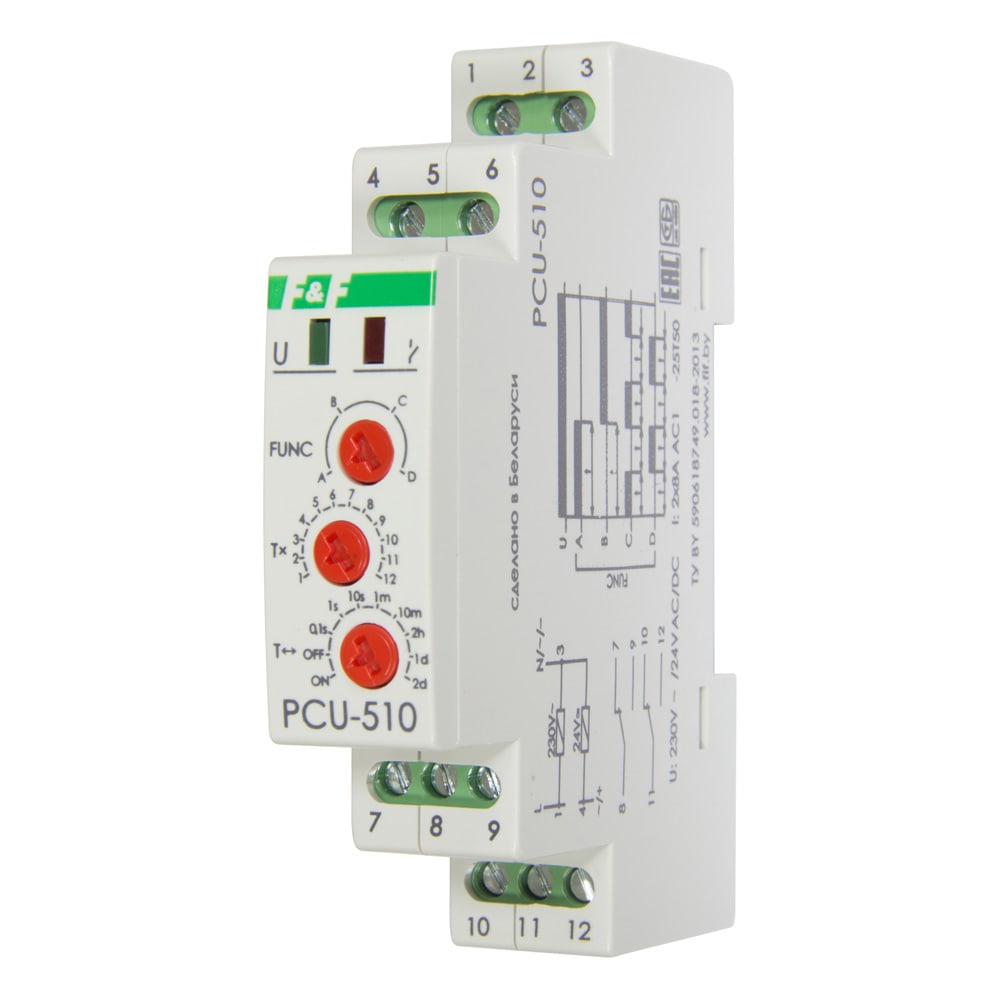

Реле времени программируемое PCU-510

Назначение

Реле времени программируемое PCU-510 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т.п. на заданный отрезок времени.

Принцип работы

Включение нагрузки на время t (А)

После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11.

Задержка включения (В)

После подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания.

Циклическая работа с задержкой выключения (С)

После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11 на время t, после чего циклы повторяются до отключения питания.

Циклическая работа с задержкой включения (D)

Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С.
