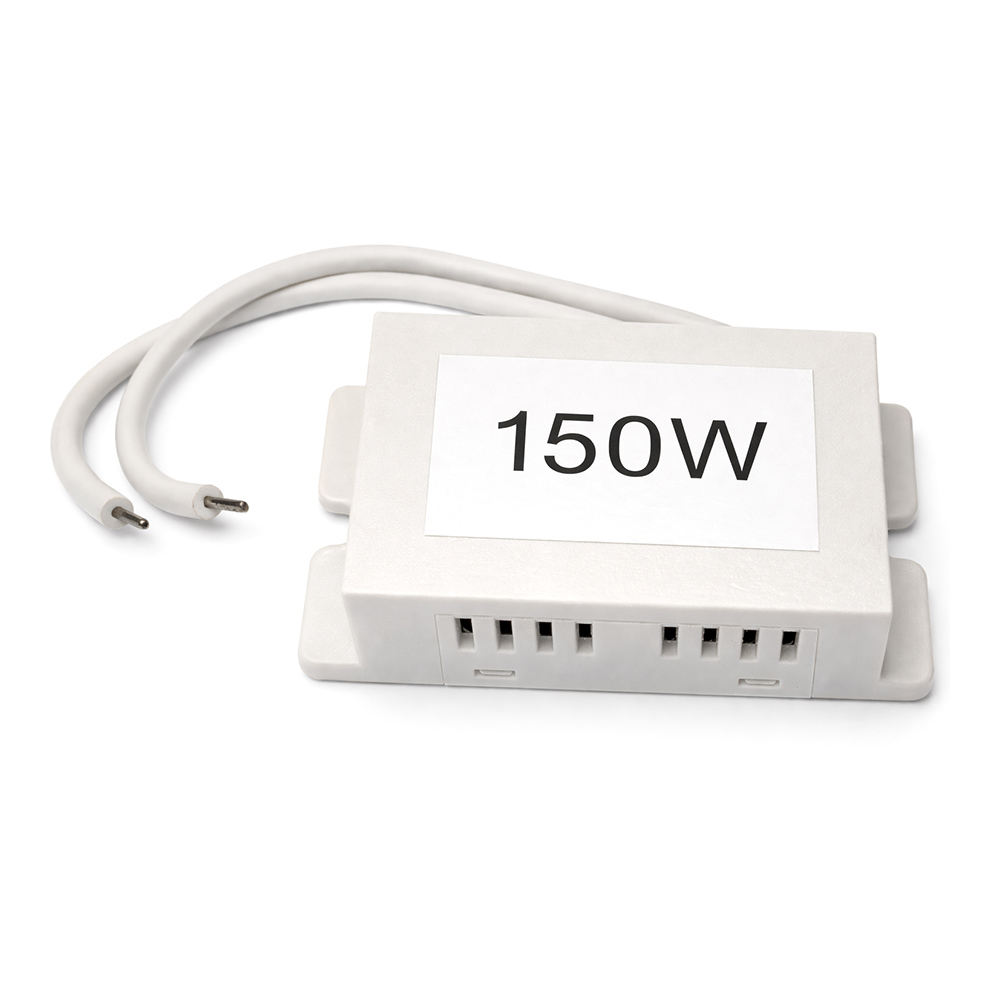

Блок защиты для ламп накаливания 150W ETP

Блок защиты (устройство плавного пуска) для ламп накаливания 150W ETP — электронный модуль, включаемый последовательно в цепь питания и обеспечивающий плавное нарастание напряжения на нити накала в течение 2–3 секунд для предотвращения разрушительных пусковых токов .


 Причина преждевременного перегорания ламп накаливания кроется в физических свойствах вольфрамовой нити. В холодном состоянии её сопротивление примерно в 10 раз ниже, чем в разогретом. При мгновенной подаче полного напряжения возникает кратковременный, но очень мощный скачок тока, который может достигать 10 и более ампер для 100-ваттной лампы. Именно этот ударный ток вызывает локальный перегрев и разрушение ослабленных или истончённых участков спирали .

Блок защиты решает эту проблему предельно простым и эффективным способом. Устройство ограничивает ток в начальный момент, заставляя нить разогреваться постепенно. Время выхода на полный накал обычно составляет 2–3 секунды, чего достаточно для безопасного прохождения критического температурного этапа. После разогрева нити устройство перестаёт ограничивать ток, и лампа работает в штатном режиме.

Схемы подключения блока защиты для ламп накаливания

   Конструктивно блок защиты представляет собой компактный модуль с двумя выводами для последовательного включения в цепь. Полярность подключения и различие между фазным и нулевым проводом для него значения не имеют. Монтаж возможен как в подрозетнике за выключателем, так и в распределительной коробке или за подвесным потолком, однако следует обеспечить доступ к устройству на случай возможной замены .

При выборе блока защиты необходимо учитывать суммарную мощность подключаемых ламп и выбирать устройство с запасом 30–50%. Например, для лампы мощностью 100 Вт рекомендуется блок на 150 Вт. Это обеспечивает надёжный тепловой режим работы самого блока и его долговечность .


Ключевые особенности

• Назначение: защита ламп накаливания и галогенных ламп (230 В и 12 В) от перегорания при включении .
• Принцип работы: ограничение пускового тока и плавный разогрев нити накала за счёт постепенного нарастания напряжения в течении 2-3 секунд.
• Параметры работы: рассчитан на напряжение сети 175 - 265 В.
• Электрическая схема: подключается последовательно с нагрузкой, не требует соблюдения полярности.
• Монтаж: устанавливается в разрыв фазного провода в подрозетнике, распределительной коробке или за подвесным потолком. Для исключения перегрева необходим доступ воздуха и свободное пространство вокруг корпуса .
• Ограничения: при использовании с выключателем, имеющим подсветку, требуется параллельное подключение резистора 33–100 кОм для корректной работы подсветки.
