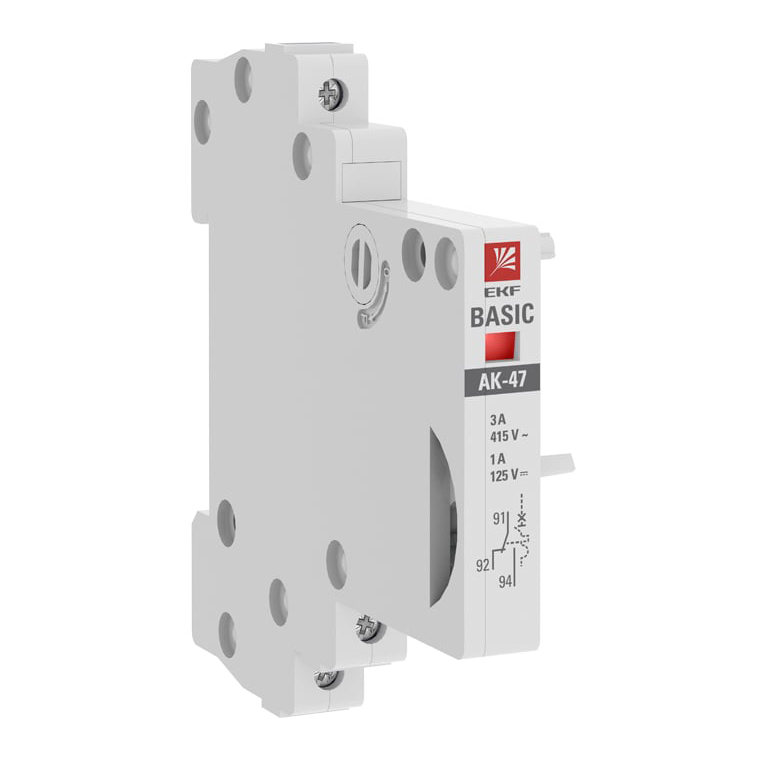

Аварийный контакт АК-47 EKF

Аварийный контакт EKF АК-47 Basic — модульное дополнительное устройство с переключающей контактной группой (NC+NO), номинальными токами 1 А (125 В) и 3 А (415 В), предназначенное для дистанционной сигнализации состояния автоматических выключателей и выключателей нагрузки .


 Устройство используется для контроля положения силовых контактов модульных аппаратов: включено, отключено вручную или сработало в результате аварии (короткого замыкания или перегрузки). При изменении состояния автоматического выключателя встроенная контактная группа аварийного контакта переключается, замыкая или размыкая внешнюю цепь сигнализации . Это позволяет интегрировать информацию о состоянии защитного аппарата в системы диспетчеризации, автоматики или световой индикации на щите.

Конструктивно АК-47 Basic выполнен в модульном корпусе для установки на DIN-рейку и может монтироваться как сбоку, так и сверху модульного аппарата . Устройство имеет два типа контактов — нормально замкнутый (NC) и нормально разомкнутый (NO), что даёт возможность выбирать нужную логику сигнализации (например, сигнал «Авария» при срабатывании или «Включено» при ручном включении). Коммутационная способность контактов разделена по напряжению: 1 А при 125 В и 3 А при 415 В, что позволяет подключать как низковольтные цепи управления, так и нагрузку с более высоким напряжением.

Подключение осуществляется зажимными или винтовыми клеммами, рассчитанными на медные и алюминиевые проводники . Степень защиты IP20 допускает установку в закрытых распределительных щитах и шкафах. Устройство относится к серии Basic, ориентированной на надёжные и доступные решения для жилых и коммерческих объектов.


Ключевые особенности

• Тип устройства: модульный аварийный контакт (сигнальный блок-контакт) для автоматических выключателей и выключателей нагрузки.
• Контактная группа: переключающая (1 нормально замкнутый NC + 1 нормально разомкнутый NO).
• Номинальные токи и напряжения: 1 А при 125 В переменного тока; 3 А при 415 В переменного тока.
• Монтаж: на DIN-рейку, установка сбоку или сверху модульного аппарата.
• Подключение: винтовые зажимы, допускающие медные и алюминиевые проводники .
• Степень защиты: IP20.
• Применение: системы сигнализации, автоматики и диспетчеризации для контроля состояния автоматических выключателей.
