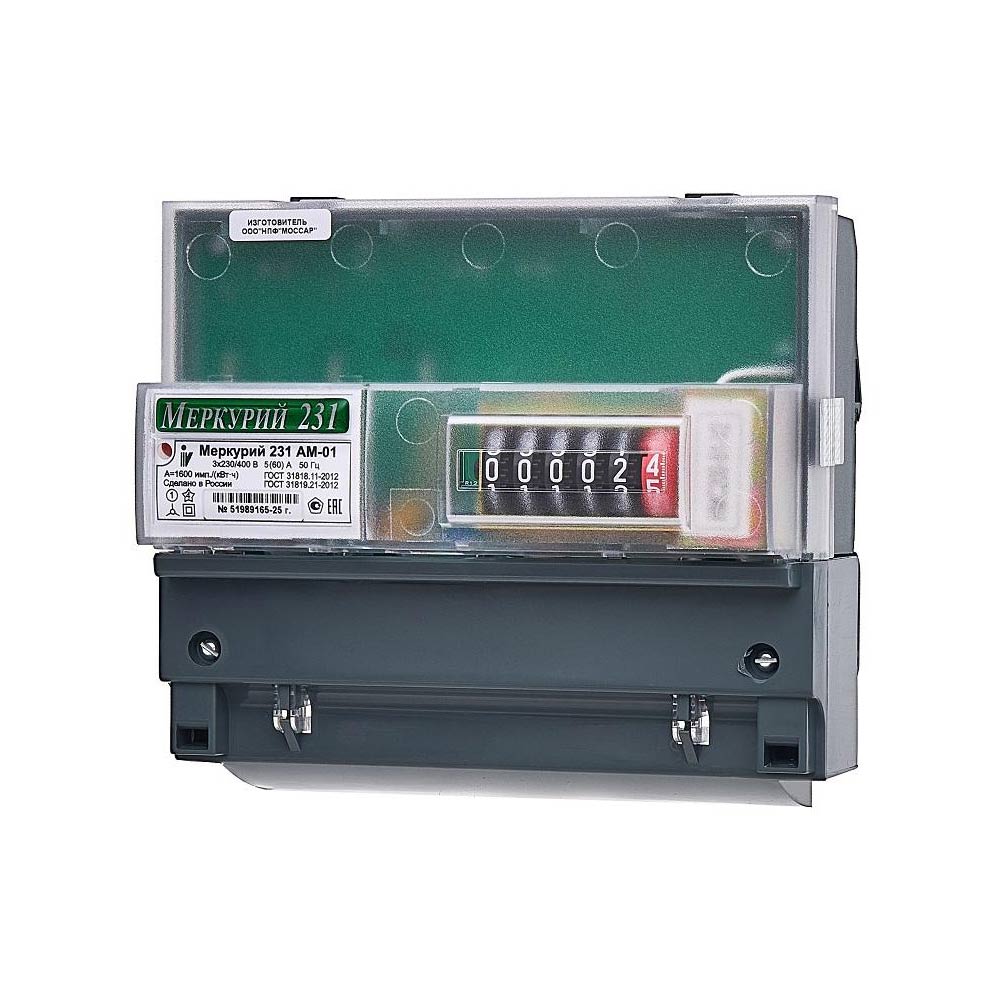

Счетчик электроэнергии трехфазный однотарифный Меркурий 231 AM-01

Прибор выпускается НПК «Инкотекс» и представляет собой базовую модификацию в линейке счётчиков серии 231. Учёт электроэнергии реализован цифровым методом: сигналы с датчиков тока и напряжения обрабатываются микроконтроллером, который вычисляет мощность и интегрирует её по времени. Результат отображается на шестиразрядном механическом роликовом устройстве, первые пять разрядов которого показывают целые киловатт-часы, а шестой — десятые и сотые доли.

Конструктивной особенностью модели является реализация учёта по модулю, что обеспечивает корректную работу счётчика и увеличение показаний независимо от правильности фазировки подключения токовых цепей. Встроенный антиреверсный механизм предотвращает изменение показаний в обратную сторону, а конструкция отсчётного устройства имеет защиту от воздействия внешних магнитных полей.

Счётчик оснащён поверочным телеметрическим выходом с нормированной частотой следования импульсов 1600 имп/кВт·ч, что позволяет интегрировать его в автоматизированные системы коммерческого учёта электроэнергии (АСКУЭ). На лицевой панели размещён светодиодный индикатор, сигнализирующий о наличии напряжения и потребляемой мощности — частота его мигания пропорциональна текущей нагрузке.

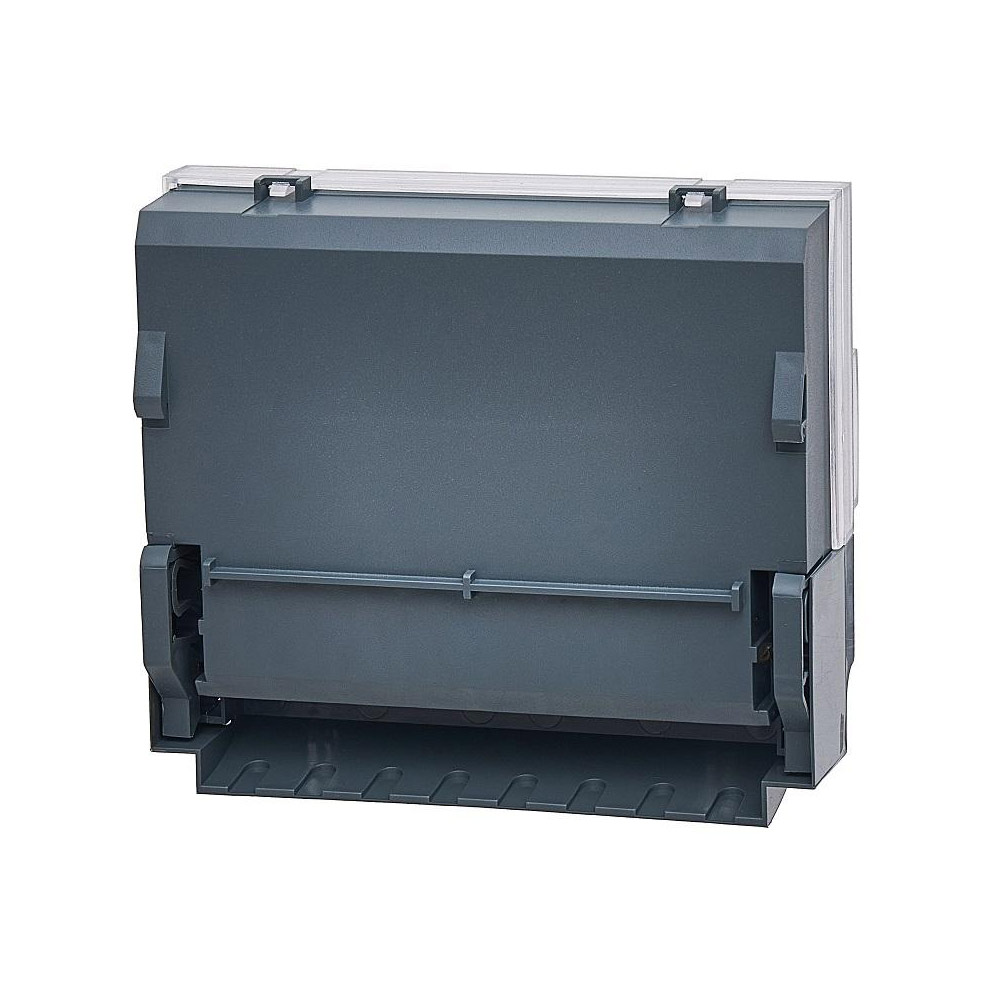

Корпус выполнен в малогабаритном исполнении шириной 72 мм, занимает 8 модулей на DIN-рейке и имеет степень защиты IP54. Конструкция клеммной колодки рассчитана на восемь контактов для подключения питающей сети и нагрузки. Диапазон рабочих температур от –40 до +55 °С позволяет эксплуатировать прибор в неотапливаемых помещениях и уличных щитах при условии защиты от прямого воздействия окружающей среды.

Ключевые особенности

• Трёхфазный учёт активной электроэнергии в однотарифном режиме, класс точности 1.0.
• Номинальные параметры: напряжение 3×230/400 В, базовый ток 5 А, максимальный ток 60 А.
• Шестиразрядное электромеханическое отсчётное устройство с антиреверсным механизмом и защитой от магнитных полей.
• Межповерочный интервал 10 лет, назначенный срок службы не менее 30 лет, наработка на отказ 220 000 часов.
• Наличие телеметрического импульсного выхода (1600 имп/кВт·ч) для построения систем АСКУЭ.
• Малогабаритный корпус для монтажа на DIN-рейку (ширина 72 мм, 8 модулей), степень защиты IP54.
• Потребляемая мощность: по цепям напряжения — 1 Вт / 7,5 В·А на фазу, по цепям тока — не более 0,5 В·А.
• Диапазон рабочих температур от –40 до +55 °С.
